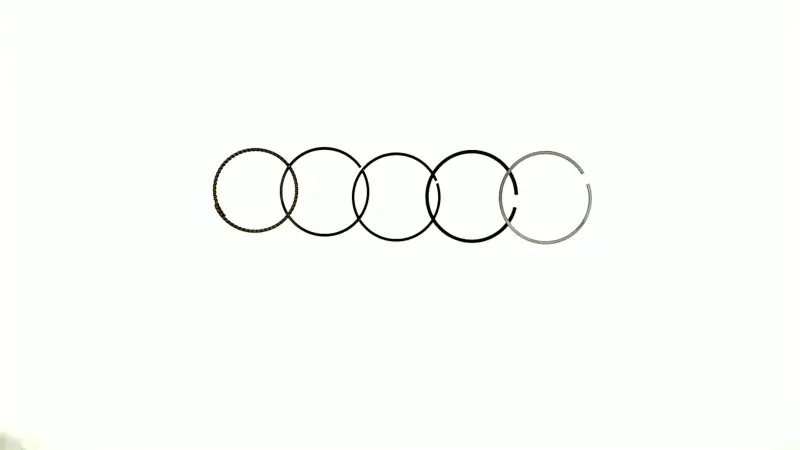

Поршневые кольца SUNY 4T CB/CG 63,5 мм STD, mod.A

Поршневые кольца SUNY 4T CB/CG 63,5 мм STD, mod.A

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактных двигателей семейства CB/CG с номинальным диаметром цилиндра 63,5 мм. Исполнение STD соответствует стандартному, а не ремонтному увеличенному размеру. Кольца устанавливаются в канавки совместимого поршня и при его движении контактируют со стенкой цилиндра.

Поршневые кольца выполняют две связанные задачи. Компрессионная часть комплекта ограничивает прорыв газов между поршнем и цилиндром, помогая поддерживать необходимое уплотнение камеры сгорания. Маслосъемная часть распределяет масло по поверхности цилиндра и отводит его избыток. От правильного подбора и установки колец зависят компрессия, расход масла и условия работы сопряженных деталей цилиндро-поршневой группы.

Комплект SUNY mod.A рассчитан на применение в конфигурациях CB/CG, которые используют поршень и цилиндр диаметром 63,5 мм. В товарном обозначении указаны двигатели класса 150/200 см³, однако один только рабочий объем не определяет совместимость: в мотоциклах одинакового класса встречаются разные поршни, размеры канавок и исполнения колец. Перед заказом необходимо проверить фактическую конфигурацию двигателя и параметры демонтированных деталей.

Что проверить при подборе

• Диаметр: цилиндр и поршень должны соответствовать номиналу 63,5 мм. Для цилиндра после расточки требуются кольца подходящего ремонтного размера, поэтому вариант STD нельзя выбирать только по названию модели мотоцикла.
• Серия двигателя: комплект предназначен для четырехтактных моторов типа CB/CG. Обозначение двигателя, конструкция поршня и цилиндра важнее сходства внешнего вида техники.
• Исполнение: версия mod.A должна соответствовать применяемому поршню. При сравнении с прежним комплектом учитывают количество канавок, ширину и профиль каждого кольца, а также устройство маслосъемной части.
• Состояние цилиндра: его диаметр, овальность и износ измеряют до выбора деталей. Новые кольца не устраняют чрезмерную выработку стенки, повреждение поршня или изношенные канавки.
• Зазоры: кольца предварительно проверяют в соответствующих канавках поршня и в цилиндре. Замок, боковой и радиальный зазоры должны отвечать требованиям конкретного двигателя.

Когда требуется замена

Поводом для диагностики цилиндро-поршневой группы могут быть снижение компрессии, потеря тяги, повышенный расход моторного масла, дымность или следы прорыва газов. Эти признаки не всегда вызваны только кольцами, поэтому до ремонта проверяют цилиндр, поршень, канавки и другие детали, влияющие на герметичность камеры сгорания. Установка нового комплекта на изношенную или поврежденную поверхность не заменяет полноценную дефектовку.

Рекомендации по установке

Монтаж выполняют на очищенный поршень после удаления нагара из канавок и проверки их состояния. Каждое кольцо размещают в предназначенной для него канавке, соблюдая последовательность и направление, заданные конструкцией поршня. Если на деталях присутствуют монтажные обозначения, их ориентируют согласно инструкции изготовителя двигателя. Для раскрытия колец применяют специальные щипцы: чрезмерное растягивание, перекручивание и установка спиральным движением могут деформировать или сломать деталь.

Перед сборкой кольца, поршень и поверхность цилиндра смазывают чистым моторным маслом. Замки отдельных колец разводят по окружности по схеме для конкретного двигателя, после чего проверяют свободное движение колец в канавках. Поршень вводят в цилиндр с помощью исправной оправки без ударов и чрезмерного усилия. Такой порядок снижает риск зацепить кромку кольца и повредить свежесобранную цилиндро-поршневую группу.

SUNY mod.A 63,5 мм STD подходит для планового ремонта только после подтверждения номинального диаметра и полного совпадения конструкции колец с поршнем. Точный подбор по измерениям особенно важен, если двигатель ранее растачивался, ремонтировался или комплектовался деталями другой модификации.
