Поршневые кольца 4T CB/CG Ø57,50 мм 125/140 см³ 1,00 SUNY mod.B

Поршневые кольца SUNY для двигателей 4T CB/CG

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактных двигателей семейства CB/CG объемом 125/140 см³. Основной размер для подбора — диаметр 57,50 мм; исполнение обозначено как 1,00 и mod.B. Кольца устанавливаются в канавки подходящего поршня и при его движении контактируют со стенкой цилиндра. Они участвуют в уплотнении камеры сгорания и регулировании количества масла на поверхности цилиндра.

Исправное уплотнение между поршнем и цилиндром необходимо для сохранения компрессии. Маслосъемная часть набора убирает избыток масла со стенки цилиндра, оставляя условия для смазывания трущихся поверхностей. Износ, залегание или повреждение колец могут сопровождаться снижением компрессии, ухудшением тяги, повышенным расходом масла и дымностью. Комплект применяют при ремонте, когда результаты разборки и измерений указывают на необходимость замены колец, а поршень и цилиндр соответствуют указанному размеру.

Параметры подбора

• Тип детали: комплект поршневых колец для цилиндро-поршневой группы.
• Тип двигателя: четырехтактный, семейство CB/CG.
• Заявленный объем: 125/140 см³.
• Диаметр: 57,50 мм.
• Размерное обозначение: 1,00.
• Производитель: SUNY.
• Исполнение: mod.B.

Объем двигателя и обозначение CB/CG сами по себе не гарантируют совпадение: в технике одного класса могут применяться разные цилиндры, поршни и варианты канавок. Перед заказом нужно определить фактический диаметр установленного поршня и цилиндра, а также сопоставить профиль, толщину и количество колец со снятым комплектом. Диаметр 57,50 мм должен совпадать именно с ремонтируемой цилиндро-поршневой группой. Обозначение 1,00 также следует учитывать как часть размерного исполнения, не подменяя им прямые измерения деталей.

Что проверить при ремонте

Замена только колец дает ожидаемый результат при пригодном состоянии поршня, его канавок и поверхности цилиндра. До сборки проверяют износ цилиндра, состояние зеркала, отсутствие повреждений на поршне и свободную посадку каждого кольца в предназначенной канавке. Если цилиндр имеет выраженную выработку, неправильную геометрию или повреждения, новый комплект колец не устраняет причину потери компрессии без соответствующей обработки либо замены сопряженных деталей.

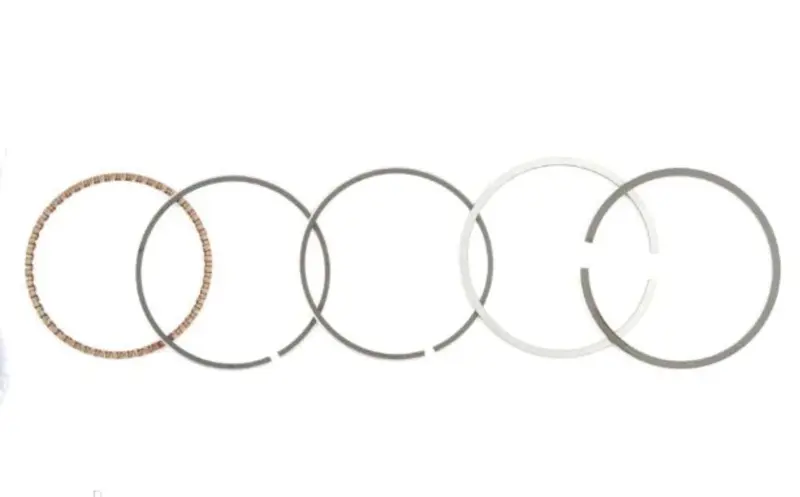

В набор входят пять отдельных кольцевых компонентов: несколько гладких разрезных колец и профилированная кольцевая деталь. При разборке необходимо запомнить расположение старых компонентов, однако новый комплект устанавливают с учетом назначения каждой позиции и требований к конкретному поршню. Нельзя менять местами кольца с разным профилем, устанавливать их произвольной стороной или чрезмерно разводить концы: это может повредить деталь еще до запуска двигателя.

Установка и контроль

Перед монтажом канавки поршня очищают от нагара и отложений, не повреждая их поверхности. Каждое кольцо должно перемещаться в своей канавке без заклинивания. Замки располагают в соответствии со схемой сборки конкретного двигателя, а зазоры в замках проверяют в цилиндре по ремонтным данным производителя мотора. После установки поршень вводят в цилиндр аккуратно, равномерно сжимая кольца и не прикладывая ударную нагрузку к их кромкам.

Этот комплект подходит для планового восстановления или ремонта двигателя после появления характерных признаков износа поршневых колец. Точный выбор делают по сочетанию параметров: 4T, семейство CB/CG, объем 125/140 см³, диаметр 57,50 мм, обозначение 1,00 и исполнение mod.B. Проверка всех этих данных вместе помогает избежать установки колец неподходящего диаметра или профиля и правильно подготовить цилиндро-поршневую группу к сборке.
