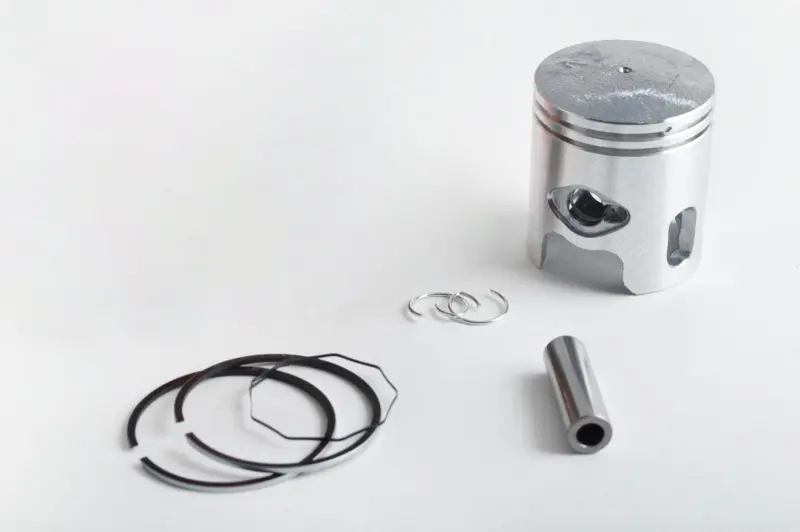

Поршень Yamaha JOG 50 STD Ø40 мм, палец 10 мм, 2JA/3KJ KOMATCU mod.A

Поршень KOMATCU для Yamaha JOG 50 2JA/3KJ

Поршень стандартного размера предназначен для ремонта цилиндро-поршневой группы двухтактных скутеров Yamaha JOG 50 модификаций 2JA и 3KJ. Его основные параметры для подбора — диаметр 40,00 мм и поршневой палец диаметром 10 мм. Исполнение STD рассчитано на цилиндр стандартного размера, поэтому деталь подходит для восстановления двигателя без перехода на увеличенный ремонтный диаметр, если состояние и фактические размеры цилиндра допускают такой ремонт.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Поршневые кольца обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. Состояние этих деталей непосредственно связано с компрессией, запуском двигателя и стабильностью его работы. Замена требуется при износе юбки и канавок, повреждении днища, появлении задиров, поломке колец или увеличенном зазоре между поршнем и цилиндром.

Конструкция и назначение

В набор входят поршень с двумя кольцевыми канавками, поршневые кольца, палец и стопорные кольца пальца. Такая конфигурация позволяет заменить связанные детали поршневой группы одновременно. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его в предусмотренном положении. Установка новых колец вместе с поршнем исключает необходимость использовать старые уплотняющие детали с уже сформированным износом.

• Номинальный диаметр поршня: 40,00 мм.
• Диаметр поршневого пальца: 10 мм.
• Размер: STD, стандартное исполнение.
• Назначение: двухтактный двигатель скутера Yamaha JOG 50.
• Модификации: 2JA и 3KJ.
• Исполнение: KOMATCU mod.A.
• Состав набора: поршень, кольца, поршневой палец и стопорные кольца.

Как правильно подобрать поршень

Обозначения Yamaha JOG 50, 2JA или 3KJ сами по себе не заменяют проверку размеров. Перед заказом необходимо определить модификацию двигателя, измерить цилиндр и убедиться, что ему нужен именно поршень 40,00 мм STD с пальцем 10 мм. Если цилиндр ранее растачивали либо его диаметр увеличен вследствие износа, стандартный поршень может не обеспечить требуемый рабочий зазор. В таком случае сначала определяют фактический размер цилиндра и только затем выбирают соответствующую ремонтную группу.

При сравнении со снятой деталью учитывают диаметр поршня и пальца, форму днища, высоту и расположение пальца, конфигурацию юбки, количество и расположение кольцевых канавок. Проверяют также состояние шатуна, посадки пальца и самого цилиндра. Глубокие задиры, выраженная овальность, повреждение поверхности или чрезмерная выработка цилиндра требуют отдельной оценки: установка нового поршня без устранения причины износа не обеспечивает корректную работу двигателя.

Рекомендации по установке

Монтаж выполняют после очистки цилиндра и проверки его геометрии. Рабочий зазор между поршнем и цилиндром, зазоры в замках колец и состояние сопрягаемых деталей должны соответствовать требованиям для конкретного двигателя. Кольца устанавливают в предназначенные канавки без чрезмерного растяжения, совмещая их замки с фиксирующими точками поршня. Стопорные кольца пальца необходимо полностью посадить в канавки и проверить их фиксацию.

Перед сборкой трущиеся поверхности смазывают маслом, предусмотренным для этого двухтактного двигателя. После монтажа коленчатый вал осторожно проворачивают вручную, контролируя свободное перемещение поршня и отсутствие заеданий. Одновременно стоит проверить систему смазки, настройку топливной смеси, состояние воздушного фильтра и отсутствие подсоса воздуха: нарушения в этих системах способны вызвать перегрев и повторное повреждение поршневой группы. Точный подбор и профессиональная установка помогают восстановить компрессию и нормальную механическую работу двигателя Yamaha JOG 50.
