Поршень Suzuki LETS 50 STD Ø41 мм, палец 10 мм KOMATCU mod.A

Поршень KOMATCU mod.A для Suzuki LETS 50

Поршень стандартного размера предназначен для ремонта цилиндро-поршневой группы скутера Suzuki LETS 50. Его основные параметры для подбора — диаметр 41 мм и поршневой палец диаметром 10 мм. Обозначение STD указывает на номинальный размер: такой вариант рассматривают для установки в цилиндр стандартного диаметра, если результаты осмотра и измерения цилиндра допускают дальнейшую работу без перехода на ремонтный размер.

Назначение детали

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии смеси и передает усилие через поршневой палец на шатун. Состояние его поверхности, днища, канавок и колец связано с компрессией, запуском двигателя и стабильностью его работы. Замена требуется при задирах, повреждении днища, износе канавок, чрезмерном зазоре или других дефектах, выявленных при разборке цилиндро-поршневой группы.

Версия mod.A должна подбираться с учетом конструкции ранее установленной детали. Одинаковый диаметр сам по себе не подтверждает полную взаимозаменяемость: у поршней могут отличаться высота, форма днища, расположение окон, канавок и другие конструктивные точки. Поэтому перед установкой нужно сопоставить новый и снятый поршни, а также проверить соответствие конкретной модификации двигателя.

Что проверить при выборе

• Модель техники: товар рассчитан на Suzuki LETS с двигателем объемом 50 см³; модификацию скутера необходимо сверить до разборки или по данным двигателя.
• Диаметр поршня: номинальный размер составляет 41 мм. Фактическое состояние цилиндра определяют измерением, поскольку выраженная выработка, овальность или повреждения могут потребовать другого решения по ремонту.
• Диаметр пальца: 10 мм. Этот параметр должен соответствовать шатуну и ранее установленному пальцу.
• Исполнение: обозначение mod.A требует совпадения формы и геометрии со старым поршнем. Особенно внимательно сравнивают днище, юбку, окна и положение канавок.
• Размерная группа: STD выбирают для цилиндра номинального размера, а не как универсальную замену любого изношенного поршня Ø41 мм.

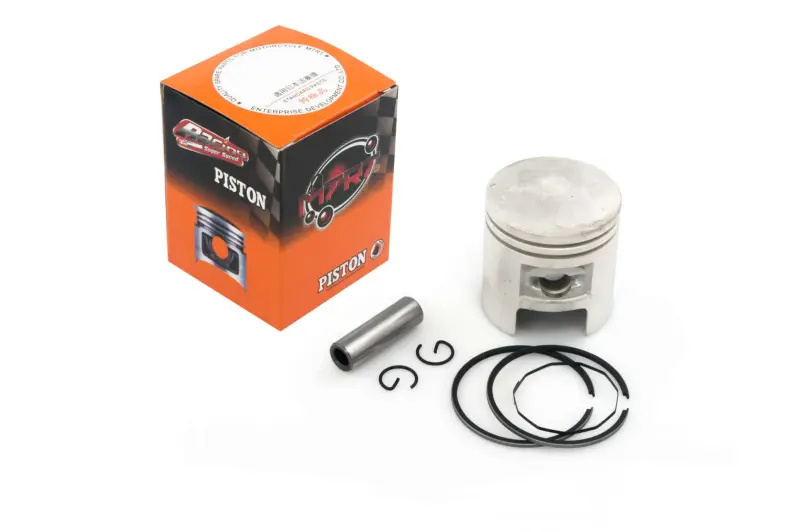

Состав поршневого набора

Набор содержит поршень, поршневые кольца, палец и два стопорных кольца. Такой состав объединяет основные детали, непосредственно устанавливаемые вместе с поршнем. Перед монтажом каждую позицию осматривают: на рабочих поверхностях не должно быть повреждений, а кольца и стопоры должны соответствовать предусмотренным для них посадочным местам.

Подготовка и установка

До сборки цилиндр очищают, осматривают и измеряют подходящим инструментом. Проверяют состояние его рабочей поверхности, соответствие зазора между цилиндром и поршнем, а также зазоры в замках колец по ремонтным данным конкретного двигателя. Ориентацию поршня, порядок размещения колец и положение стопоров сохраняют в соответствии с конструкцией Suzuki LETS 50 и исполнением mod.A.

Поршневой палец устанавливают без ударной нагрузки, а стопорные кольца полностью размещают в их канавках. После сборки проверяют свободное перемещение деталей вручную и отсутствие заедания. Одновременно целесообразно оценить состояние цилиндра, шатуна и сопряженных поверхностей: установка нового поршня в поврежденный или чрезмерно изношенный цилиндр не устраняет причину неисправности.

Этот поршень подходит для ремонта Suzuki LETS 50, когда требуются номинальный диаметр 41 мм, палец 10 мм и конструктивная версия mod.A. Точная проверка размеров и геометрии перед монтажом помогает выбрать правильный вариант и избежать повторной разборки двигателя.
