Поршень Suzuki AD 50 +0,25 Ø41,25 мм SUNY mod.B

Ремонтный поршень Suzuki AD 50 SUNY mod.B

Поршень диаметром 41,25 мм предназначен для ремонта двухтактного двигателя скутера Suzuki AD 50. Обозначение +0,25 указывает на первый ремонтный размер относительно штатного диаметра 41,00 мм. Такая деталь применяется, когда цилиндр уже нельзя оставить в номинальном размере и его обрабатывают под увеличенный поршень. Фактический зазор между поршнем и стенкой цилиндра задается при расточке с учетом требований к конкретному двигателю, поэтому одного совпадения цифры 41,25 мм для установки недостаточно.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец и шатун на коленчатый вал. Состояние его поверхности, канавок и колец непосредственно связано с компрессией, запуском и тягой двигателя. Ремонтный поршень используют при восстановлении цилиндро-поршневой группы после износа, появления задиров или повреждения прежнего поршня, но окончательное решение принимают после измерения цилиндра.

Подтвержденные параметры и конструкция

• Назначение: поршень для цилиндро-поршневой группы скутера Suzuki AD 50.
• Тип двигателя: двухтактный.
• Диаметр поршня: 41,25 мм.
• Ремонтное увеличение: +0,25 мм относительно номинального диаметра 41,00 мм.
• Исполнение: SUNY mod.B.

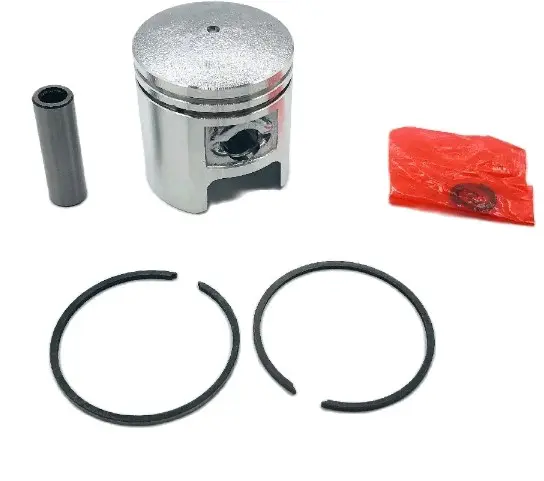

• Состав набора: поршень, поршневой палец и два поршневых кольца.
• Особенности формы: юбка имеет вырез и боковое окно, которые необходимо учитывать при сравнении со старой деталью.

Как проверить совместимость

Перед заказом сопоставьте не только модель скутера и диаметр. Для двухтактного двигателя имеют значение форма днища и юбки, расположение окна и выреза, высота и положение отверстия под палец, размеры пальца, количество канавок, расположение стопоров колец и ориентация поршня в цилиндре. Исполнение mod.B следует выбирать именно для той конфигурации двигателя, где применялась такая геометрия. Версии mod.A и mod.B нельзя считать взаимозаменяемыми лишь на основании одинакового диаметра.

Цилиндр нужно измерить нутромером в нескольких поясах и направлениях. Это позволяет определить фактический износ, овальность и конусность, а затем понять, подходит ли ремонт +0,25 или требуется другое решение. Цифра 41,25 мм относится к диаметру поршня и не заменяет расчет монтажного зазора. Если цилиндр уже растачивался, ориентироваться только на модель Suzuki AD 50 нельзя: размер подтверждают измерением, а форму новой детали сравнивают с демонтированной.

Рекомендации по установке

До сборки цилиндр проверяют на глубокие задиры, повреждения покрытия и состояние рабочих поверхностей. После механической обработки его необходимо тщательно очистить от абразива и металлической пыли. Поршневые кольца сначала проверяют в цилиндре по зазору в замке, затем устанавливают в соответствующие канавки без чрезмерного растягивания. Замки колец должны располагаться относительно фиксирующих штифтов так, как предусмотрено конструкцией поршня: неправильное положение опасно контактом кольца с окнами двухтактного цилиндра.

Палец должен входить без перекоса, а его фиксаторы — полностью садиться в канавки и надежно удерживаться. Направление установки поршня определяют по его форме, расположению окон и предусмотренным изготовителем обозначениям, если они присутствуют. Перед сборкой трущиеся поверхности смазывают маслом, применяемым в этом двигателе. После установки цилиндра коленчатый вал аккуратно проворачивают вручную, контролируя свободный ход без заеданий. Затяжку крепежа и последующий режим запуска выполняют по сервисным требованиям Suzuki AD 50.

Когда требуется замена

Поводом для разборки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, потеря тяги, посторонний стук, задиры на юбке, прогар или повреждение днища, изношенные канавки и сломанные кольца. Эти признаки не определяют ремонтный размер автоматически: сначала устанавливают причину неисправности и оценивают цилиндр. Поршень SUNY Ø41,25 мм mod.B подходит для ремонта только тогда, когда измерения, обработка цилиндра и геометрия деталей соответствуют размеру +0,25.

Точный подбор позволяет собрать цилиндро-поршневую группу с необходимым зазором и правильным положением колец. Перед покупкой подготовьте старый поршень и результаты измерения цилиндра — это поможет проверить исполнение mod.B, исключить ошибку между номинальным и ремонтным размером и заранее определить объем необходимых работ.
