Поршень ремонтный Suzuki AD 50 +0,25 мм Ø41,25 SUNY mod.A

Ремонтный поршень Suzuki AD 50 SUNY mod.A

Поршень диаметром 41,25 мм предназначен для ремонта цилиндро-поршневой группы скутера Suzuki AD 50. Размер +0,25 мм относится к первой ремонтной ступени относительно номинального диаметра 41 мм: такой поршень устанавливают не в неизношенный стандартный цилиндр, а в цилиндр, расточенный и доведенный под соответствующий размер. Деталь подходит для восстановления двигателя после износа, задиров или повреждения прежнего поршня, когда состояние цилиндра допускает обработку до следующего ремонтного диаметра.

Во время работы двигателя поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через поршневой палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. От правильного сочетания диаметра цилиндра, размера поршня, состояния колец и монтажного зазора зависят компрессия, запуск двигателя, устойчивость его работы и отсутствие постороннего стука. Поэтому обозначение 41,25 мм нужно рассматривать как точный ремонтный размер, а не как приблизительную совместимость.

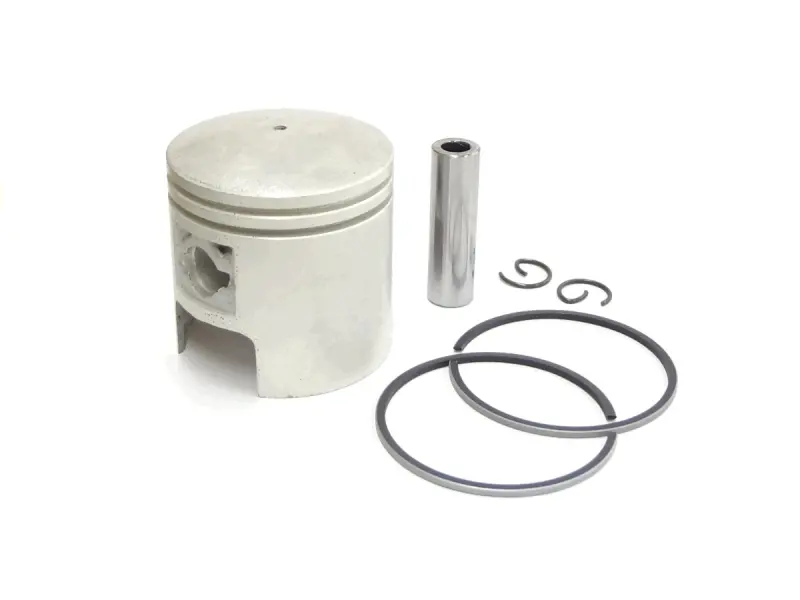

Что входит в поршневой комплект

• поршень SUNY в исполнении mod.A;
• два поршневых кольца для канавок поршня;
• поршневой палец для соединения поршня с шатуном;
• два стопорных кольца для фиксации пальца.

Наличие основных деталей в одном наборе позволяет одновременно заменить сопряженные компоненты верхней части цилиндро-поршневой группы. При ремонте также проверяют состояние цилиндра, шатуна, подшипника верхней головки шатуна и посадочных мест стопорных колец. Прокладки цилиндра и головки к показанному комплекту не относятся, поэтому их наличие для сборки следует учитывать отдельно.

Как правильно подобрать размер

Перед заказом цилиндр необходимо измерить нутромером в нескольких поясах и направлениях. Проверяются фактический диаметр, овальность, конусность и глубина повреждений рабочей поверхности. Решение о расточке до 41,25 мм принимают по результатам этих измерений: одна только модель скутера не определяет требуемую ремонтную ступень. Если цилиндр сохранил номинальный размер, поршень +0,25 мм без предварительной механической обработки использовать нельзя. Если цилиндр уже растачивался либо его износ превышает возможности первой ступени, потребуется другой размер или замена цилиндра.

Кроме диаметра, при подборе следует сопоставить mod.A с конфигурацией снятого поршня. Сверяют общую геометрию, высоту, форму днища и юбки, расположение окон и канавок, положение замков колец, а также размеры поршневого пальца. Обозначения mod.A и mod.B нельзя считать взаимозаменяемыми без такого сравнения: различия формы способны повлиять на движение поршня и работу газораспределительных окон двухтактного двигателя.

Рекомендации по установке

Цилиндр растачивают и хонингуют с учетом фактического диаметра конкретного поршня и требуемого производителем двигателя теплового зазора. Перед сборкой очищают цилиндр от абразивных остатков, проверяют свободное движение колец в канавках и контролируют их стыковой зазор в цилиндре. Поршень устанавливают в предусмотренном направлении, кольца располагают замками у фиксирующих штифтов, а стопорные кольца полностью заводят в посадочные канавки. Работу лучше поручить мотористу, располагающему точным измерительным инструментом.

Этот комплект выбирают для планового восстановления Suzuki AD 50 после диагностики цилиндра и подтверждения ремонтного размера 41,25 мм. Точный промер, обработка цилиндра под поршень и проверка исполнения mod.A помогают собрать согласованную пару и избежать повторной разборки двигателя из-за неверно выбранной геометрии.
