Фиксатор переключения передач 4T CG150 KOMATCU mod.A

Фиксатор переключения передач для 4T CG150

Фиксатор KOMATCU mod.A предназначен для механизма переключения передач четырехтактного двигателя CG150. Деталь взаимодействует с механизмом позиционирования барабана и помогает удерживать его в положении, соответствующем выбранной передаче. Она нужна при ремонте трансмиссии, когда штатный фиксатор изношен, деформирован либо его пружина перестала обеспечивать нормальное прижатие.

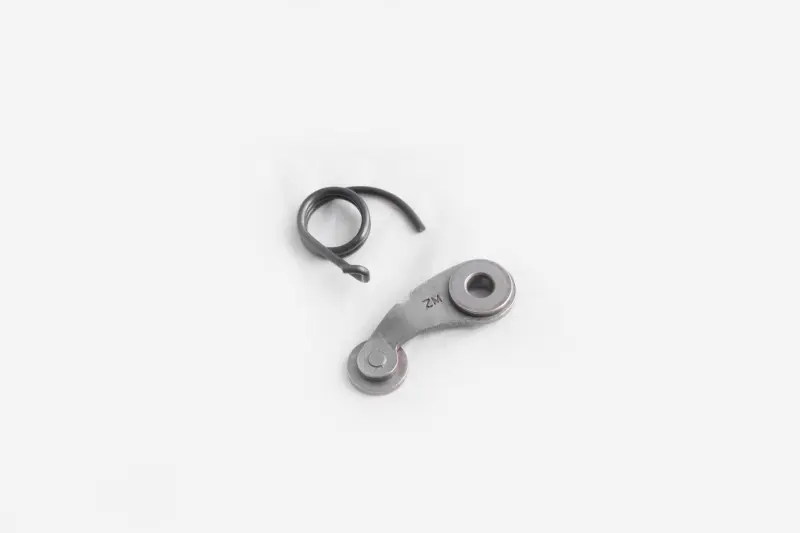

Конструкция включает фигурный металлический рычаг с опорным отверстием, ролик на противоположном конце и отдельную витую пружину. Рычаг поворачивается вокруг точки крепления, а подпружиненный ролик следует по позиционирующей поверхности механизма переключения. Такое устройство обеспечивает последовательную фиксацию положений барабана при выборе передач. Исполнение mod.A необходимо учитывать отдельно: внешне близкие детали для двигателей семейства CG могут различаться формой рычага, расположением ролика, диаметром посадочного отверстия и конфигурацией пружины.

Когда требуется проверка фиксатора

Состояние этой детали проверяют при нечетком переключении, затрудненном выборе передачи, самопроизвольном выходе передачи из зацепления или отсутствии привычной фиксации положений рычага. Такие признаки не указывают только на одну возможную неисправность, поэтому во время разборки следует оценить также барабан, пружины, вал переключения и соседние детали механизма. Замена оправдана, если обнаружены износ ролика, повреждение его оси, деформация рычага, заметная выработка в месте установки или потеря упругости пружины.

Что сверить перед выбором

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию CG150.
• Вариант исполнения: товар относится к версии mod.A; обозначение модификации должно совпадать с требуемым вариантом.
• Форма рычага: сравните изгиб, длину плеч и взаимное положение отверстия и ролика со снятой деталью.
• Посадка: проверьте диаметр и расположение опорного отверстия, а также свободное пространство для поворота рычага.
• Ролик: сопоставьте его размер, положение и способ установки на конце рычага.
• Пружина: сравните число витков, направление навивки и форму обоих концов, поскольку от их положения зависит прижатие фиксатора.

Одного обозначения CG150 недостаточно для выбора без осмотра старой детали. На мотоциклах с двигателями этого семейства могут применяться разные варианты механизма переключения, поэтому решающими остаются исполнение mod.A и совпадение геометрии. Если двигатель ранее ремонтировали или заменяли, ориентироваться следует на фактически установленный механизм, а не только на модель мотоцикла.

Рекомендации по установке

Монтаж выполняют при разборке механизма переключения передач. До снятия штатной детали полезно зафиксировать положение рычага и концов пружины, чтобы восстановить правильную ориентацию. Опорная точка должна позволять рычагу двигаться без заеданий, ролик — свободно вращаться, а пружина — прижимать его к позиционирующей поверхности по всей траектории. Перекос, неправильная установка концов пружины или чрезмерное затягивание подвижного крепления могут нарушить работу фиксатора.

После сборки механизм следует вручную проверить во всех доступных положениях до окончательного закрытия двигателя. Барабан должен последовательно переходить между позициями, ролик — оставаться на своей траектории, а рычаг — возвращаться под действием пружины. Фиксатор KOMATCU mod.A подходит для целевого ремонта 4T CG150 при полном совпадении исполнения и посадочной геометрии со штатной деталью.
