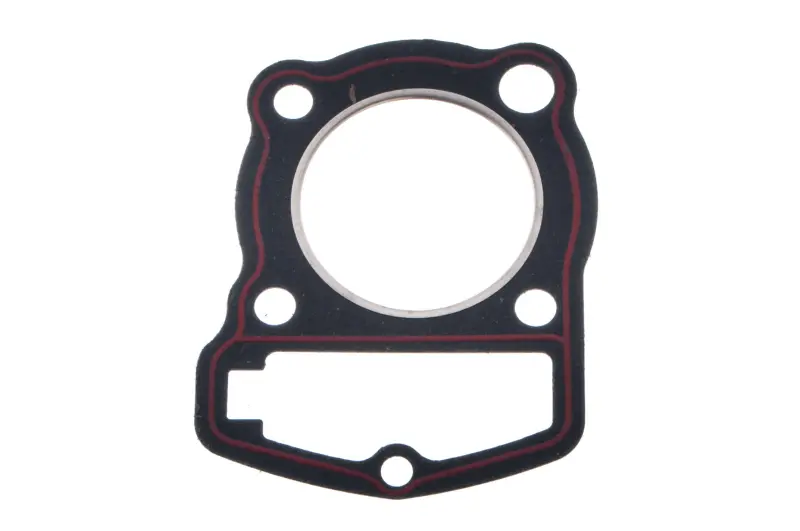

Прокладка цилиндра 4T CB 150 KOMATCU (mod.A)

Прокладка цилиндра 4T CB 150 KOMATCU (mod.A)

Контурная прокладка предназначена для установки под цилиндр четырехтактного двигателя семейства CB 150. Она размещается на стыке цилиндра и картера, разделяет сопрягаемые поверхности и помогает сохранить герметичность соединения после сборки двигателя. Деталь подходит для ремонта цилиндро-поршневой группы, при котором цилиндр снимают для осмотра, обслуживания или замены связанных компонентов.

Назначение детали

Прокладка заполняет небольшие неровности между плоскостями картера и цилиндра. Правильно установленная деталь препятствует выходу моторного масла через стык и отделяет внутреннюю полость двигателя от внешней среды. Ее форма предусматривает крупное центральное отверстие под цилиндр, отверстия под крепеж и отдельные технологические проходы. При монтаже все участки контура должны точно совпасть с соответствующими каналами и посадочными местами двигателя.

Исполнение mod.A рассчитано на определенную конфигурацию узла CB 150. Обозначение CB 150 само по себе не заменяет проверку геометрии: двигатели одной общей серии могут отличаться формой основания цилиндра, расположением шпилек и каналов. Поэтому деталь выбирают не только по объему или названию мотоцикла, а по фактическому типу установленного двигателя и контуру снятой прокладки.

Что проверить перед выбором

• Тип двигателя: прокладка предназначена для четырехтактной конструкции CB 150.
• Вариант исполнения: новая деталь должна соответствовать конфигурации mod.A.
• Форма контура: сравните наружный профиль и нижнюю расширенную часть со старой прокладкой.
• Расположение отверстий: центральный проем, точки крепления и технологические проходы должны совпадать без смещения.
• Посадочное место: проверьте основание цилиндра и ответную плоскость картера, поскольку следы повреждений или неровности нельзя устранять одной прокладкой.

Не следует подбирать эту позицию вместо прокладки головки цилиндра. Это разные детали с разным местом установки: представленная прокладка относится к нижнему соединению цилиндра. Если двигатель ранее ремонтировался или на нем установлена цилиндро-поршневая группа другой модификации, ориентируйтесь на геометрию фактически установленных компонентов.

Установка при ремонте двигателя

Перед сборкой удаляют остатки прежней прокладки и загрязнения с обеих сопрягаемых поверхностей, не повреждая их. Плоскости проверяют на задиры, коррозию и деформацию. Новую прокладку укладывают ровно, без заломов и принудительного растягивания; отверстия должны оставаться полностью открытыми. Цилиндр устанавливают аккуратно, чтобы не сдвинуть контур во время посадки на шпильки.

Крепеж цилиндра и головки затягивают в последовательности и с усилием, установленными для конкретного двигателя. Произвольная затяжка способна создать перекос и неравномерно прижать соединение. Способ применения герметизирующих составов также определяют по ремонтной документации двигателя: лишний состав может попасть в технологические проходы, поэтому наносить его без предусмотренной процедуры не нужно.

После сборки проверяют стык цилиндра с картером на следы масла и контролируют работу двигателя. Прокладка KOMATCU mod.A подходит для планового восстановления CB 150, когда подтверждены четырехтактная конструкция, форма основания цилиндра и расположение всех отверстий. Такая проверка до монтажа помогает избежать повторной разборки двигателя из-за несовпадающей модификации.
