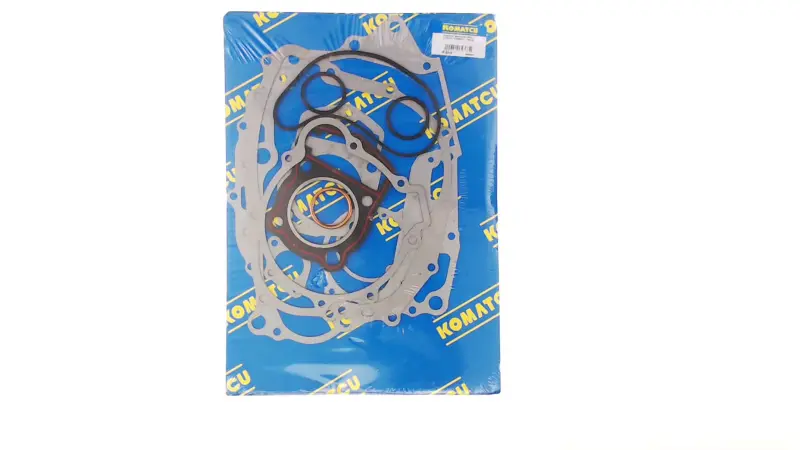

Набор прокладок двигателя KOMATCU для 4T CB125 (mod.A)

Набор прокладок двигателя KOMATCU для 4T CB125 (mod.A)

Комплект предназначен для восстановления герметичности разъемных соединений четырехтактного двигателя типа CB125 во время ремонта, разборки или планового обслуживания. Прокладки устанавливаются между сопрягаемыми деталями и помогают отделять зоны, в которых находятся масло, топливовоздушная смесь и газы. Правильно подобранные уплотнения позволяют собрать двигатель без повторного использования снятых прокладок, уже обжатых при предыдущей установке.

Назначение комплекта

Набор применяют при работах, требующих разъединения деталей двигателя: устранении подтеканий, замене изношенных уплотнений, осмотре внутренних деталей и последующей сборке. Формат набора удобен при комплексном ремонте, когда доступ к нескольким соединениям открывается одновременно. Каждая прокладка используется на соответствующей ей поверхности; место установки определяют по форме, отверстиям и конфигурации ремонтируемого двигателя.

Исполнение mod.A рассчитано на четырехтактные двигатели семейства CB125 объемом 125 см³. Совместимость заявлена для Honda CB125, Kymco Pulsar 125, Lifan LF125, Shineray XY125GY-6, Viper ZS125A и ZS150J, Zongshen ZS125, ZUBR 125ZH. Название мотоцикла не должно быть единственным критерием выбора: на технике одной модели могут встречаться разные модификации двигателя, крышек и соединительных поверхностей.

Что проверить перед выбором

• Тип двигателя: комплект предназначен для четырехтактной конфигурации CB125; наборы для CG125, CB150 и других семейств не следует считать взаимозаменяемыми без проверки.
• Исполнение: обозначение mod.A необходимо сопоставить с конфигурацией установленного двигателя и ранее применявшимся комплектом.
• Геометрия: сравните контуры старых прокладок, расположение крепежных и проходных отверстий, форму вырезов и размеры соединительных поверхностей.
• Объем ремонта: заранее определите, какие соединения будут разбираться, и проверьте наличие требуемых для этих мест прокладок до начала сборки.
• Состояние деталей: убедитесь, что причина течи связана с уплотнением, а сопрягаемые поверхности не повреждены и не деформированы.

Рекомендации по установке

После разборки удалите остатки прежней прокладки, масло и загрязнения, не повреждая плоскости деталей. Новые прокладки раскладывают по местам и до затяжки проверяют совпадение всех отверстий и каналов. Деталь не должна перекрывать проходы, смещаться относительно крепежа или выступать в зоны, где ее край может быть зажат неправильно. Если контур заметно отличается от снятой прокладки, сборку следует остановить и повторно проверить модификацию двигателя.

Крепеж затягивают в последовательности и с усилием, предусмотренными руководством по обслуживанию конкретного двигателя. Чрезмерная затяжка не исправляет неподходящую прокладку и может повредить соединяемые детали. Дополнительный герметизирующий состав применяют только там, где это предусмотрено технологией ремонта: его избыток способен попасть внутрь двигателя или перекрыть канал.

После сборки контролируют отсутствие подтеканий и следят за состоянием соединений при первом запуске и последующей работе. Набор KOMATCU CB125 mod.A подходит для подготовленного ремонта, при котором до начала монтажа проверены тип двигателя, конфигурация соединений и соответствие каждой прокладки своему месту. Такой подход снижает риск повторной разборки из-за ошибки при подборе или смещения уплотнения.
