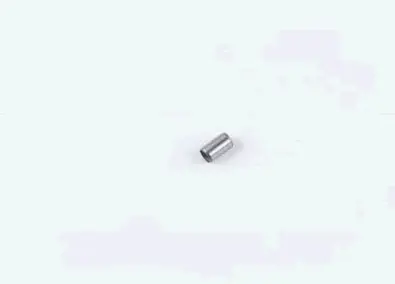

Направляющая втулка картера 8×6,5×14 мм KOMATCU mod.A

Направляющая втулка картера 8×6,5×14 мм KOMATCU mod.A

Компактная цилиндрическая деталь применяется при сборке картера двигателя или редуктора скутерной и мопедной техники. Она входит в посадочные отверстия сопрягаемых частей и помогает совместить их в предусмотренном положении перед окончательной затяжкой крепежа. Такое направляющее соединение особенно важно после разборки двигателя, замены прокладки либо ремонта корпуса, когда половины картера необходимо установить без взаимного смещения.

Назначение направляющей втулки

Втулка задает положение сопрягаемых деталей относительно друг друга во время сборки. Наружная поверхность располагается в посадочном отверстии, а внутреннее отверстие диаметром 6,5 мм оставляет проход для соответствующего крепежа или конструктивного элемента узла. Длина 14 мм определяет глубину установки и величину захода во вторую сопрягаемую часть. Благодаря цилиндрической форме втулка выполняет функцию механического ориентира и не позволяет использовать одни только крепежные отверстия для позиционирования корпуса.

Деталь востребована при плановом ремонте, повторной сборке разобранного картера, утрате штатной направляющей или обнаружении ее повреждения. Правильно подобранная втулка помогает совместить отверстия и плоскости разъема до затяжки болтов. Она также поддерживает предусмотренное положение прокладки между частями корпуса: уплотнение укладывается по своим отверстиям без необходимости смещать или растягивать его при соединении деталей.

Размеры и исполнение

• Наружный диаметр: 8 мм — основной размер для проверки посадочного отверстия в картере.
• Внутренний диаметр: 6,5 мм — размер сквозного отверстия втулки.
• Длина: 14 мм — параметр, который необходимо сопоставить с глубиной посадки и штатной деталью.
• Исполнение: mod.A.
• Форма: полая цилиндрическая втулка.
• Количество: одна штука.

Как проверить совместимость

Эту позицию следует выбирать по трем размерам одновременно. Совпадения только наружного диаметра недостаточно: втулка иной длины может выступать выше необходимого или слишком глубоко входить в отверстие, а отличие внутреннего диаметра помешает правильной сборке. Перед выбором измерьте снятую деталь и посадочное место, затем сопоставьте наружный диаметр 8 мм, внутренний диаметр 6,5 мм и длину 14 мм. Отдельно проверьте цилиндрическую форму и исполнение mod.A.

Название модели техники само по себе не заменяет проверку размеров. В двигателях близкой конструкции могут применяться похожие направляющие с другой длиной либо диаметром отверстия. Если старая втулка утрачена, размеры определяют по исправному парному посадочному месту или по технической документации конкретного двигателя. Посадка должна соответствовать конструкции картера: деталь не должна свободно выпадать, входить с заметным перекосом или требовать принудительной установки при явном несоответствии диаметра.

Рекомендации по установке

До сборки очистите посадочные отверстия и плоскости разъема от загрязнений и остатков старого уплотнения. Осмотрите края отверстий: забоины и деформация могут мешать ровной установке даже при правильном размере втулки. Вставляйте деталь соосно, без перекоса, контролируя ее положение относительно второй половины картера. Ударная установка без подходящей оправки способна деформировать край небольшой полой детали или повредить посадочное место.

После установки выполните пробное совмещение частей без принудительной затяжки. Обе половины должны соединяться ровно, а отверстия прокладки и крепежа — совпадать. Если корпус не садится на плоскость, разберите соединение и повторно проверьте длину втулки, глубину посадки и отсутствие загрязнений. Окончательную последовательность сборки и момент затяжки крепежа выбирают по инструкции для конкретного двигателя.

KOMATCU mod.A размером 8×6,5×14 мм подходит для ремонта только тех картеров, в которых предусмотрена направляющая с такими же посадочными параметрами. Точная проверка всех трех размеров перед установкой позволяет избежать ошибочного подбора и корректно совместить сопрягаемые части корпуса.
