Левая тормозная машинка (ГТЦ) 4T GY6 50 KOMATCU mod.A

Левая тормозная машинка KOMATCU для 4T GY6 50

Главный тормозной цилиндр с ручным рычагом предназначен для установки с левой стороны руля скутера платформы 4T GY6 50. Машинка относится к гидравлическому приводу тормоза: нажатие на рычаг перемещает поршень внутри цилиндра, после чего давление тормозной жидкости передается по магистрали к суппорту. Исполнение mod.A следует учитывать при подборе, поскольку у скутеров одной моторной серии могут различаться рулевые органы управления, крепления, расположение шланга и конфигурация соседних деталей.

Назначение и конструкция

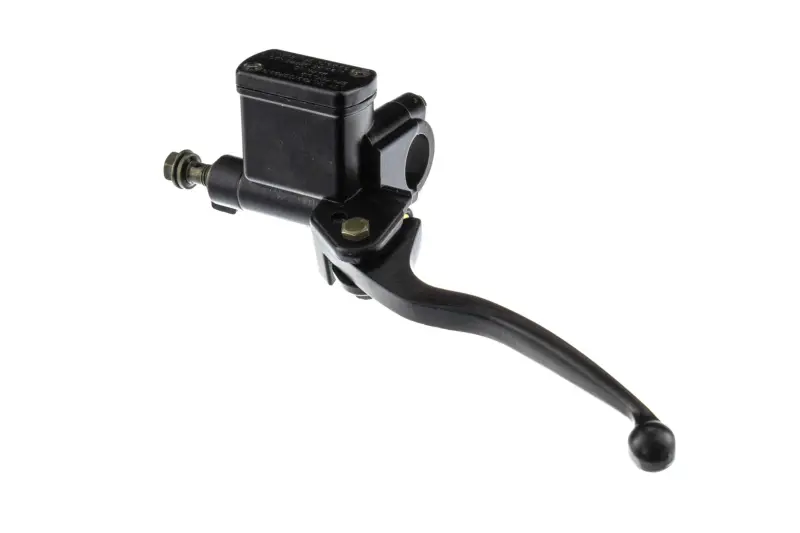

Узел объединяет рычаг, корпус главного цилиндра, прямоугольный бачок для тормозной жидкости и разъемное крепление на руль. Такая компоновка позволяет управлять гидравлическим тормозом непосредственно с рукоятки. Бачок расположен над цилиндром, а выход для присоединения тормозной магистрали вынесен в торцевую часть корпуса. Черное исполнение сочетается с типичными рулевыми органами управления китайских четырехтактных скутеров.

Машинку устанавливают вместо изношенного или поврежденного левого ГТЦ. Поводом для проверки узла могут быть следы жидкости возле корпуса, бачка либо соединения шланга, недостаточное сопротивление рычага, невозможность создать стабильное давление или механическое повреждение рычага и крепления. Эти признаки не всегда указывают только на главный цилиндр: перед заменой также проверяют состояние тормозной магистрали, суппорта и других деталей гидропривода.

Что проверить при выборе

• Сторону установки: эта версия рассчитана на левое положение на руле; правая машинка не является прямой заменой.
• Платформу скутера: заявленное применение — четырехтактные скутеры GY6 50. Одного обозначения двигателя недостаточно, если рулевая часть техники была изменена.
• Исполнение детали: конфигурацию mod.A необходимо сопоставить со снятой машинкой по форме корпуса, ориентации бачка и взаимному расположению соединений.
• Крепление на руле: сравните диаметр посадочного места, форму хомута, положение стяжного крепежа и доступное пространство рядом с рукояткой.
• Подключение магистрали: должны совпасть тип присоединения, направление выхода шланга и возможность уложить магистраль без натяжения и резких перегибов.
• Геометрию рычага: оцените его положение относительно рукоятки и корпуса переключателей, чтобы при полном ходе не возникало помех.

Установка и обслуживание

Перед монтажом рулевую зону очищают, а машинку закрепляют в рабочем положении без перекоса. Тормозной шланг присоединяют подходящим для штатной системы крепежом. Если гидравлическая магистраль была разъединена, после монтажа систему заполняют жидкостью типа, указанного производителем скутера, и удаляют из нее воздух. Смешивать жидкости неизвестных типов или допускать попадание загрязнений в открытый бачок нельзя.

После сборки проверяют герметичность соединения, устойчивое сопротивление рычага и отсутствие контакта рычага с соседними органами управления. Затем убеждаются, что тормоз срабатывает предсказуемо, а после отпускания рычага колесо освобождается. До начала эксплуатации любые следы подтекания, проваливание рычага или нестабильное давление необходимо устранить. При отсутствии опыта работы с гидравлическими тормозами монтаж и прокачку стоит поручить специалисту.

KOMATCU mod.A подходит для ремонта левой части рулевого тормозного управления на совместимом скутере 4T GY6 50. Точный выбор делают по совокупности признаков: стороне установки, конструкции старой машинки, креплению, подключению шланга и свободному размещению рычага на руле.
