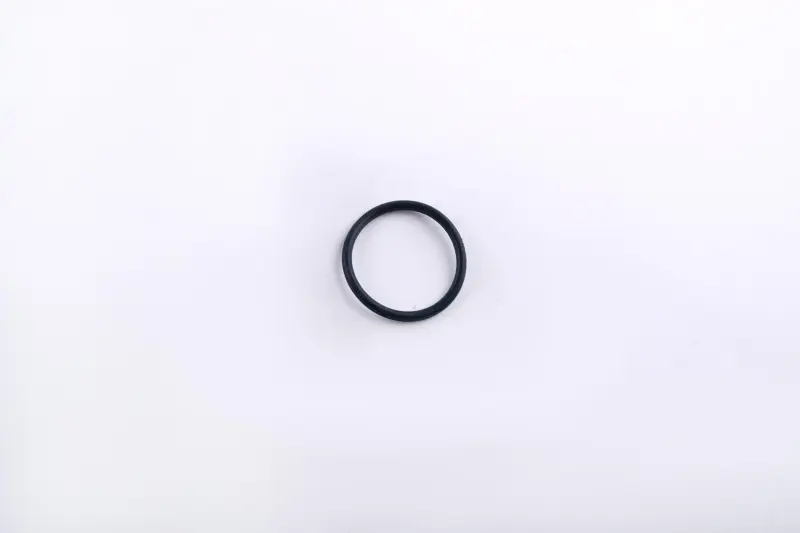

Уплотнительное кольцо прокладки карбюратора KOMATCU для 4T GY6 50, mod.B

Уплотнительное кольцо прокладки карбюратора KOMATCU для 4T GY6 50, mod.B

Кольцо предназначено для уплотнения соединения в карбюраторном узле четырехтактных двигателей семейства GY6 50. Деталь используется вместе с прокладкой карбюратора и занимает предусмотренное для нее посадочное место. Плотное прилегание в этой зоне помогает ограничить подсос воздуха через стык, поэтому состояние кольца имеет значение при сборке впускной части двигателя и обслуживании карбюратора.

Исполнение mod.B рассчитано на определенный вариант прокладки и посадочного места. Даже у деталей для двигателей GY6 50 могут различаться форма прокладки, диаметр канала, размеры канавки и профиль уплотнения. По этой причине обозначение семейства двигателя следует рассматривать как первый, но не единственный критерий совместимости.

Совместимость и назначение

Кольцо применяется на китайских скутерах с четырехтактным двигателем GY6 объемом 50 см³. Для этой позиции заявлена совместимость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. В перечень совместимых моделей также входят скутеры Fada серий FD50QT-1, FD50QT-2, FD50QT-3, FD50QT-4, FD50QT-5, FD50QT-7, FD50QT-8, FD50QT-10, FD50QT-11, FD50QT-12, FD50QT-14, FD50QT-15, FD50QT-16 и FD50QT-17.

При подборе учитывайте конкретную модификацию двигателя и конструкцию установленной прокладки. Совпадение марки скутера или рабочего объема само по себе не подтверждает одинаковое исполнение карбюраторного соединения. Особенно внимательно проверяйте деталь после предыдущего ремонта: на технике могла быть установлена прокладка либо карбюратор другой модификации.

Что проверить перед выбором

• Код двигателя: он должен соответствовать заявленным сериям 139QMA/1P39QMA либо 139QMB/1P39QMB.
• Исполнение: требуемая прокладка должна относиться к варианту mod.B.
• Место установки: новое кольцо должно занимать ту же канавку и уплотнять тот же стык, что и снятая деталь.
• Геометрия: сравните наружный и внутренний диаметры, толщину поперечного сечения и общую форму со старым кольцом.
• Состояние сопрягаемых деталей: канавка, прокладка и прилегающие поверхности не должны мешать кольцу полностью сесть на место.

Точные размеры этой модификации не следует заменять параметрами похожих колец для GY6 50. В продаже встречаются внешне близкие варианты с другим наружным диаметром, поэтому измерение снятой детали и посадочного места снижает риск ошибочного выбора.

Когда кольцо требует замены

Поводом для замены служат трещины, надрывы, порезы, заметное сплющивание, деформация или потеря упругости. Старое кольцо также целесообразно заменить при разборке соединения, если после снятия оно больше не сохраняет правильную форму либо неплотно располагается в канавке. Повторная установка поврежденного уплотнения может оставить негерметичный участок между деталями карбюраторного узла.

Рекомендации по установке

Перед сборкой удалите остатки загрязнений с канавки и прилегающих поверхностей, не повреждая их. Кольцо укладывают ровно, без перекручивания, чрезмерного растяжения и выхода за границы посадочного места. При соединении деталей контролируйте, чтобы край уплотнения не был защемлен. Крепеж затягивают равномерно с учетом требований к конкретному двигателю и установленному карбюратору.

После сборки проверьте правильность положения прокладки, надежность соединения и отсутствие признаков подсоса воздуха. Эта компактная деталь подходит для планового обслуживания и ремонта карбюраторного узла GY6 50, когда требуется именно круглая версия KOMATCU mod.B. Тщательная сверка двигателя, прокладки и геометрии снятого кольца позволяет подобрать уплотнение без привязки только к общему названию модели скутера.
