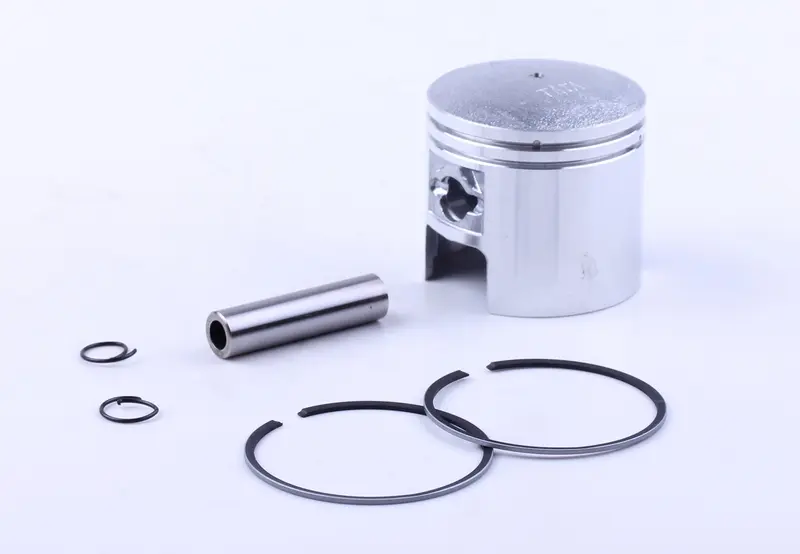

Поршень Suzuki AD 72 STD Ø47,00 мм

Поршень Suzuki AD 72 STD Ø47,00 мм

Поршень диаметром 47,00 мм предназначен для ремонта цилиндро-поршневой группы двухтактного скутера Suzuki AD 72. Деталь перемещается внутри цилиндра, сжимает топливовоздушную смесь и воспринимает давление, возникающее при ее сгорании. Через поршневой палец и шатун это усилие передается на коленчатый вал. От правильного подбора поршня зависят герметичность камеры сгорания, стабильная компрессия, уверенный запуск двигателя и отсутствие постороннего механического шума.

Обозначение STD указывает на стандартный размер данной позиции, а Ø47,00 мм — на номинальный диаметр поршня. Такой вариант выбирают для цилиндра соответствующего размера, если его состояние позволяет установить стандартную деталь без перехода на увеличенный ремонтный диаметр. Одного совпадения модели скутера недостаточно: перед заказом необходимо определить фактический размер цилиндра и убедиться, что он не был расточен во время предыдущего ремонта.

Что проверить при подборе

• Диаметр. Требуемое значение — 47,00 мм. Размер цилиндра следует измерять точным инструментом, поскольку выработка и овальность не всегда заметны без контроля.
• Размерная группа. Маркировка STD должна соответствовать состоянию цилиндра. После расточки может потребоваться поршень другого ремонтного размера.
• Модель двигателя. Позиция рассчитана на Suzuki AD 72 и относится к деталям для двухтактных скутерных двигателей.
• Геометрия старой детали. Сравните форму днища, общую высоту, положение кольцевых канавок, расположение окна в юбке и расстояние от оси пальца до днища.
• Поршневой палец. До установки сверьте его диаметр и длину с демонтированной деталью и параметрами шатуна. Для похожих поршней встречаются разные размеры пальца.
• Кольца. Их диаметр, толщина и профиль должны соответствовать канавкам поршня и цилиндру. Кольца произвольного типа или размера использовать нельзя.

Когда требуется замена

Поршень проверяют при снижении компрессии, затрудненном запуске, падении тяги, металлическом стуке или после перегрева двигателя. Основанием для замены служат задиры на юбке, повреждение днища, трещины, заметная выработка кольцевых канавок и нарушение посадки пальца. Одновременно осматривают зеркало цилиндра, поршневые кольца, палец, стопорные кольца и верхнюю головку шатуна. Установка новой детали в цилиндр с глубокой выработкой или неправильной геометрией не устраняет причину неисправности и может привести к повторному ремонту.

Подготовка и установка

Перед сборкой цилиндр очищают и измеряют в нескольких точках, проверяя диаметр, конусность и овальность. Затем контролируют монтажный зазор между поршнем и цилиндром, боковой зазор колец в канавках и зазор в замке каждого кольца. Допустимые значения берут из технической документации конкретного двигателя: универсальные цифры для разных цилиндров и поршней применять нельзя.

Поршень устанавливают в предусмотренной конструкцией ориентации. Кольца располагают с учетом фиксирующих штифтов в канавках, не допуская попадания замка кольца в окно цилиндра. Стопорные кольца пальца должны полностью войти в свои посадочные канавки. При сборке нельзя ударять по поршню, чрезмерно разводить кольца или проталкивать деталь в цилиндр с усилием. После монтажа коленчатый вал проворачивают вручную и убеждаются в свободном ходе без заеданий.

Этот поршень подходит для ремонта Suzuki AD 72 при подтвержденном диаметре цилиндра 47,00 мм и соответствии стандартной размерной группе. Точные измерения до разборки и контроль сопряженных деталей помогают правильно определить объем ремонта и избежать несовместимости при сборке двигателя.
