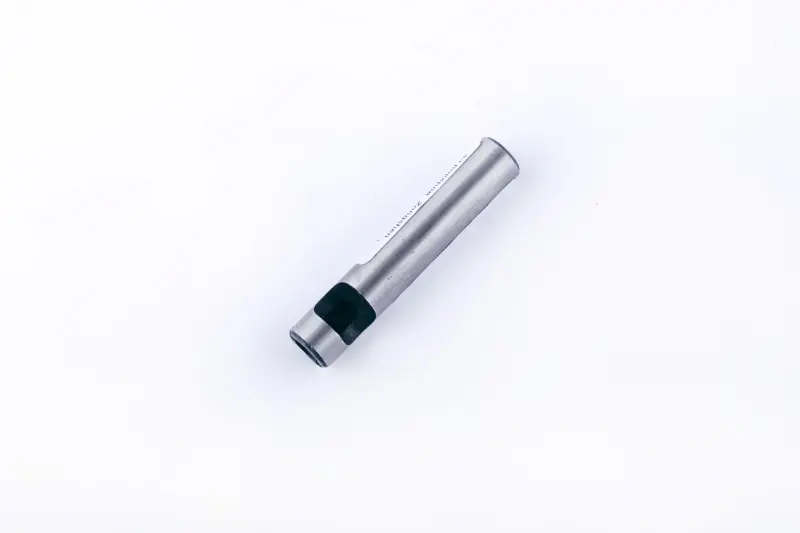

Вал рокеров 4T CB125–200 KOMATCU mod.A

Вал рокеров 4T CB125–200 KOMATCU mod.A

Вал рокеров предназначен для ремонта клапанного механизма четырехтактных двигателей семейства CB125–200. Он устанавливается в головке цилиндра, служит опорой для рокеров и образует ось, вокруг которой они поворачиваются при работе двигателя. Через рокеры движение привода газораспределения передается клапанам, поэтому состояние вала непосредственно связано со свободой их перемещения и стабильностью отрегулированных зазоров.

Назначение детали

Поверхности рокеров постоянно взаимодействуют с валом во время работы двигателя. Износ в этой паре может увеличивать люфт и сопровождаться характерным металлическим постукиванием в верхней части двигателя. Поводом для проверки также становятся повреждения или задиры на валу, неравномерное движение рокера и невозможность надолго сохранить правильно выставленный клапанный зазор. Установка исправной детали восстанавливает предусмотренную опору рокеров, однако результат ремонта зависит и от состояния сопряженных компонентов.

Модель KOMATCU mod.A рассчитана на применение в клапанном механизме четырехтактных двигателей CB125–200 соответствующего исполнения. Обозначение диапазона CB125–200 нельзя использовать как единственный критерий совместимости: внутри этого семейства встречаются разные объемы, модификации головки цилиндра и варианты деталей. Версия mod.A должна совпадать с конструкцией ремонтируемого двигателя.

Как подобрать вал рокеров

Перед выбором определите точную модель двигателя, а не только марку и название мотоцикла. Один и тот же мотоцикл в разные годы или партии мог комплектоваться отличающимися силовыми агрегатами. Наиболее надежный способ проверки — сопоставить новую деталь со снятым валом и посадочными местами в головке цилиндра. Сравнение проводят до сборки, чтобы исключить несовпадение профиля или способа фиксации.

• Серия двигателя: четырехтактное семейство CB125–200.
• Исполнение: KOMATCU mod.A; другая версия с похожим названием не считается автоматически взаимозаменяемой.
• Геометрия: сравните общую длину, диаметры участков, форму ступенчатого конца и расположение зоны фиксации со старой деталью.
• Посадка рокера: вал должен соответствовать внутреннему диаметру рокера и отверстиям держателя без перекоса, чрезмерного люфта или принудительной запрессовки.
• Сопряженные детали: проверьте рокеры, их поверхности скольжения, крепление и масляные каналы; установка нового вала вместе с сильно изношенным рокером не устраняет зазор в паре.

Проверка и установка

Замена выполняется с разборкой верхней части двигателя и доступом к механизму в головке цилиндра. До снятия деталей следует зафиксировать их положение и последовательность установки. После демонтажа старого вала очищают посадочные отверстия и каналы смазки, затем осматривают рокеры на наличие задиров, выработки и повреждений. Особое внимание уделяют участкам, которые непосредственно скользят по валу: заметная овальность или большой зазор требуют проверки обеих деталей пары.

При сборке вал и поверхности скольжения предварительно смазывают моторным маслом либо составом, предусмотренным руководством конкретного двигателя. Ориентацию рокеров, положение вала и способ его фиксации сохраняют в соответствии со схемой головки цилиндра. Крепеж затягивают моментом, установленным производителем двигателя: универсальное значение для всего диапазона CB125–200 применять нельзя, поскольку конструктивные версии могут отличаться.

После установки необходимо отрегулировать клапанные зазоры по нормативам ремонтируемого двигателя, вручную провернуть коленчатый вал и убедиться, что механизм движется свободно. После запуска контролируют отсутствие постороннего стука и подтеканий из разобранной зоны. Такой порядок помогает оценить ремонт целиком, а не ограничиваться заменой одной детали при возможном износе рокеров или посадочных мест.

Подтвержденные характеристики

• Тип: вал рокеров клапанного механизма.
• Тип двигателя: четырехтактный.
• Семейство: CB125–200.
• Исполнение: mod.A.
• Бренд: KOMATCU.
• Место применения: механизм рокеров в головке цилиндра.

Деталь подходит для планового восстановления клапанного механизма или ремонта после обнаружения выработки на старом валу. Для уверенного выбора сопоставьте исполнение двигателя и фактическую геометрию снятой детали; совпадение только по объему мотора не подтверждает полную совместимость.
