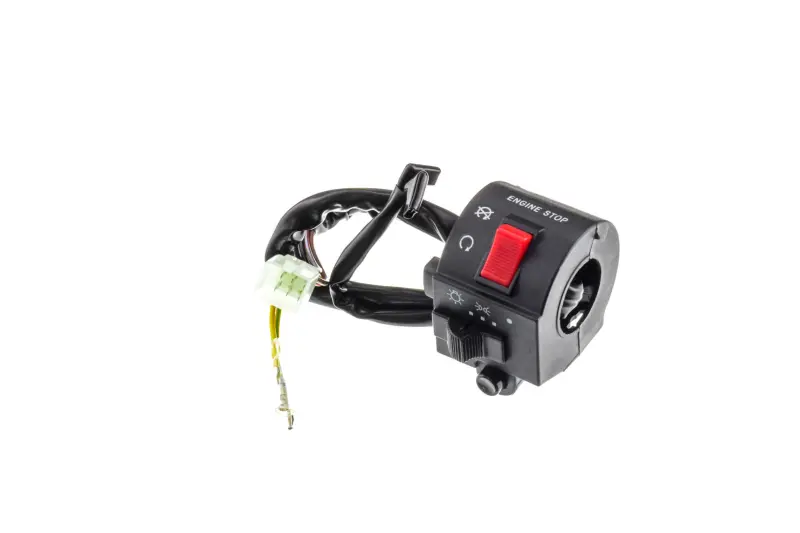

Правый блок переключателей руля CB-125 с рычагом KOMATCU mod.A, черный

Правый блок переключателей руля CB-125 с рычагом KOMATCU mod.A

Блок предназначен для размещения основных органов управления под правой рукой водителя на мотоциклах семейства CB-125 и технике с аналогичной конфигурацией руля. В одном черном корпусе объединены красный переключатель остановки двигателя, ползунковый переключатель освещения, нижняя нажимная кнопка и рычаг. Такое исполнение позволяет заменить поврежденный правый пульт целиком, сохранив привычное расположение команд рядом с рукояткой газа.

Корпус устанавливается на правую сторону руля и состоит из двух соединяемых половин. От него отходит жгут проводов с разъемом и отдельными контактными выводами. Это важно учитывать при подборе: обозначение CB-125 описывает тип применения, но не гарантирует одинаковую распиновку у всех мотоциклов, выпущенных под сходными названиями. Разные годы, производители и модификации техники могут отличаться схемой подключения, формой разъема и назначением отдельных проводов.

Назначение органов управления

• Красный переключатель ENGINE STOP служит для управления остановкой двигателя без переноса руки к замку зажигания.
• Ползунок с символами освещения позволяет выбирать предусмотренный мотоциклом режим света.
• Нижняя нажимная кнопка подключается согласно штатной схеме конкретной модели; ее назначение и контакты следует сопоставить со старым пультом.
• Встроенный рычаг является частью этой модификации корпуса, поэтому при выборе нужно учитывать не только переключатели, но и конфигурацию расположенного рядом привода.

Модель относится к правым блокам переключателей для китайских четырехтактных мотоциклов. В карточках точного товара среди вариантов применения указаны Honda CB125, Kymco Pulsar 125, Lifan LF125, Shineray XY125GY-6, Viper ZS150J и ZS125A, Zongshen ZS125. Для перечисленных моделей также встречаются разные исполнения, поэтому окончательный подбор выполняют по конструкции снятой детали и схеме проводки, а не только по объему двигателя или названию мотоцикла.

Что проверить перед выбором

• правостороннее расположение блока и форму сопряжения корпуса с рукояткой газа;
• наличие рычага, его положение и способ соединения с соответствующим приводом;
• набор переключателей, их символы и рабочие положения;
• форму основного разъема, количество контактов и наличие отдельных выводов;
• цвета проводов и назначение каждого контакта по электросхеме мотоцикла;
• маршрут прокладки жгута и достаточность его длины при полном повороте руля;
• расположение крепежа и отсутствие конфликта с рукояткой газа, тросами и другими деталями.

Новый пульт обычно требуется после повреждения корпуса, заедания переключателей, нестабильного контакта, отказа кнопки или повреждения проводов возле выхода из корпуса. Причиной замены также может быть износ старого блока после длительной эксплуатации либо неудачного ремонта. Комплексная деталь помогает восстановить штатное размещение нескольких команд без установки разрозненных кнопок на руле.

Установка и проверка

Перед монтажом питание мотоцикла отключают, а соединения старого блока фиксируют до разборки. Новый жгут подключают только после сопоставления контактов со схемой конкретной техники. Совпадение цветов проводов само по себе недостаточно: у внешне похожих пультов функции контактов могут различаться. Корпус закрепляют без перекоса и чрезмерной затяжки, затем проверяют свободный ход рукоятки газа, рычага и всех переключателей.

Жгут прокладывают по штатному маршруту так, чтобы он не натягивался, не пережимался крепежом и не касался горячих или подвижных деталей. После сборки необходимо последовательно проверить остановку двигателя, режимы освещения и работу нижней кнопки. Руль поворачивают в обе стороны до упора: проводка не должна ограничивать движение, а обороты двигателя не должны изменяться из-за натяжения соседних тросов. Такой порядок помогает убедиться, что правый блок CB-125 установлен корректно и соответствует конкретной модификации мотоцикла.
