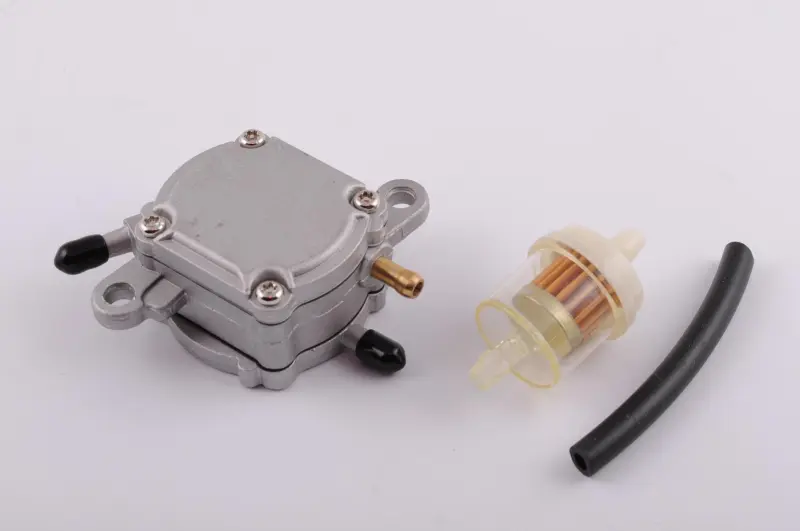

Вакуумный бензонасос Honda DIO с топливным фильтром KOMATCU mod.B

Вакуумный бензонасос Honda DIO с топливным фильтром

Комплект KOMATCU mod.B предназначен для топливной системы карбюраторных скутеров Honda DIO. Насос перемещает бензин из бака к карбюратору, используя пульсации давления во впускной системе, а отдельный фильтр задерживает загрязнения до их попадания в топливные каналы. Такая связка подходит для ремонта штатной системы подачи бензина, когда старый насос перестал обеспечивать устойчивое поступление топлива или фильтр требует замены.

Назначение и принцип работы

Вакуумный насос соединяется с топливной и импульсной магистралями. Во время работы двигателя изменение давления воздействует на внутреннюю мембрану, благодаря чему бензин последовательно поступает от бака к карбюратору. На корпусе предусмотрены три присоединительных штуцера и два монтажных ушка. Их расположение необходимо учитывать при подборе: шланги должны подключаться по назначению, без натяжения, перегибов и контакта с горячими или подвижными деталями скутера.

Топливный фильтр устанавливается в магистраль и помогает удерживать частицы, способные ограничить проход бензина либо загрязнить карбюратор. Прозрачный корпус облегчает контроль состояния фильтрующей части во время обслуживания. Если внутри накопилось заметное количество грязи или пропускная способность снизилась, фильтр следует заменить, одновременно проверив чистоту бака и состояние шлангов.

Что проверить перед выбором

Обозначение Honda DIO охватывает несколько поколений и вариантов топливной системы, поэтому одного названия модели недостаточно для безошибочного подбора. Перед заказом сопоставьте новый насос со снятой деталью и проверьте конфигурацию подключения.

• Тип системы: насос рассчитан на вакуумный принцип подачи топлива к карбюратору.
• Количество соединений: корпус имеет три штуцера; их назначение и расположение должны соответствовать штатной схеме скутера.
• Крепление: сравните форму корпуса, два монтажных ушка и расположение крепежных отверстий.
• Подключение шлангов: проверьте посадочный диаметр магистралей и ориентацию каждого штуцера относительно места установки.
• Исполнение: mod.B следует выбирать именно тогда, когда конструкция ранее установленного насоса соответствует этому варианту.

Не подбирайте насос только по внешнему сходству. Различия в направлении штуцеров или креплении могут не позволить уложить шланги без перегибов, а ошибочное подключение импульсной и топливных линий нарушит подачу бензина.

Установка и проверка после ремонта

Перед демонтажем очистите участок вокруг насоса, чтобы грязь не попала в открытые магистрали. Отсоединяйте шланги по одному и отмечайте их назначение. При установке закрепите корпус в штатной точке, подключите линии согласно схеме конкретного скутера и убедитесь, что соединения держатся плотно. Поврежденные, затвердевшие или растрескавшиеся шланги нельзя оставлять вместе с новым насосом: через неплотности возможен подсос воздуха и утечка бензина.

После сборки проверьте соединения на отсутствие подтеканий, запустите двигатель и оцените его работу сначала на холостом ходу, затем при повышении оборотов. Топливные трубки не должны сплющиваться или перегибаться при установке облицовки. Эксплуатацию скутера с негерметичными соединениями необходимо исключить.

Когда требуется диагностика бензонасоса

Недостаточная подача топлива может проявляться затрудненным запуском после простоя, провалами при открытии газа, потерей тяги или остановкой двигателя под нагрузкой. Эти признаки не всегда указывают только на насос: похожее поведение вызывают засоренный фильтр, негерметичные шланги, загрязнение бака или карбюратора. Перед заменой проверьте весь путь бензина и состояние импульсной линии. Комплект KOMATCU mod.B рационально использовать, когда подтверждена неисправность насоса либо одновременно обслуживаются насос и фильтр на совместимом Honda DIO.
