Универсальный концевой выключатель «лягушка» ИЖ / 4T GY6-50 JING (mod.A)

Концевой выключатель «лягушка» для ИЖ и скутеров GY6-50

Универсальный концевой выключатель JING в исполнении mod.A предназначен для управления стоп-сигналом на мотоциклах ИЖ и четырехтактных скутерах семейства GY6-50. Выключатель взаимодействует с приводом тормоза через пружинную тягу: перемещение тормозного механизма воздействует на подвижную часть выключателя, после чего контакты переключают сигнал в проводке заднего фонаря. Такая схема позволяет стоп-сигналу реагировать на начало торможения без отдельной кнопки на руле.

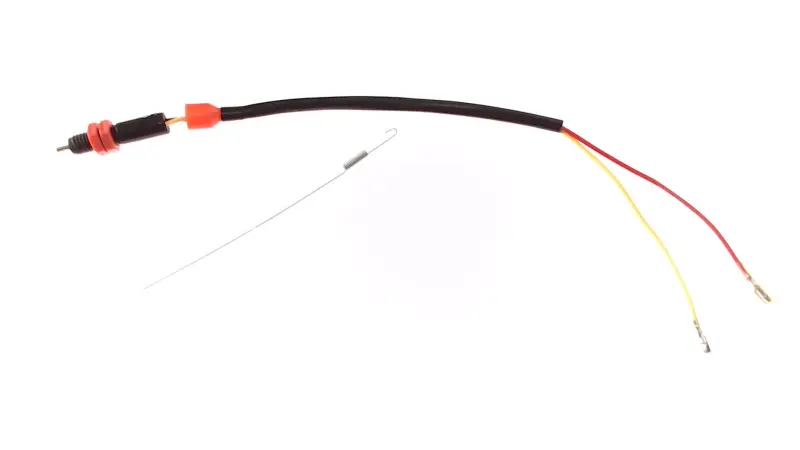

Модель относится к выключателям тягового типа. Ее конструкция включает корпус с резьбовым установочным участком, регулируемыми крепежными деталями, гибкий провод, два отдельных вывода с клеммами и длинную пружинную тягу с загнутым концом. Резьбовое крепление позволяет выставить положение корпуса относительно привода тормоза, а пружина передает движение на выключатель. Раздельные выводы подходят для подключения к двум ответным контактам штатной проводки при условии совпадения их формы и схемы соединения.

Совместимость и подбор

Выключатель заявлен для китайских скутеров GY6 объемом 50 см³, включая варианты с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. В перечень совместимых отечественных мотоциклов входят ИЖ Планета и ИЖ Юпитер. Указание модели техники помогает сузить подбор, однако внутри одной серии могут встречаться разные крепления, длина тяги и варианты клемм. Поэтому перед установкой необходимо сопоставить новую деталь со старой по механическому исполнению.

При выборе проверьте:

• место установки выключателя и способ его фиксации на раме либо кронштейне;
• диаметр и длину резьбового участка, а также доступный диапазон регулировки корпуса;
• расположение точки зацепления пружины на приводе тормоза;
• длину пружинной тяги в свободном и установленном положении;
• количество проводов, форму двух клемм и их соответствие ответным соединениям мотоцикла или скутера;
• траекторию движения тормозной тяги, чтобы выключатель срабатывал без перекоса и чрезмерного растяжения пружины.

Установка и регулировка

Монтаж выполняют на предусмотренном для концевика кронштейне. Сначала корпус закрепляют без окончательной затяжки, затем пружину соединяют с приводом тормоза и выставляют положение выключателя. В исходном состоянии тяга не должна самопроизвольно включать стоп-сигнал, а при начале торможения ее перемещения должно хватать для уверенного срабатывания контактов. После настройки крепеж фиксируют и проверяют работу фонаря во всем ходе педали или тормозного рычага.

Провода следует прокладывать без натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися деталями. Клеммы соединяют только с подходящими ответными контактами штатной проводки. Если старый выключатель работал с перебоями, перед заменой полезно также осмотреть разъемы, состояние проводов, крепление пружины и свободу перемещения тормозного привода: загрязнение, окисление контактов или заедание тяги могут давать сходные признаки неисправности.

Когда требуется замена

Проверка концевика нужна, если стоп-сигнал не включается при торможении, загорается с заметным запаздыванием, остается включенным после отпускания педали либо срабатывает нестабильно. Причиной замены также может быть повреждение корпуса, проводов, клемм или пружинной тяги. После монтажа mod.A обязательно проверьте момент включения стоп-сигнала несколько раз: фонарь должен реагировать в начале рабочего хода тормозного привода и гаснуть после его возвращения в исходное положение.
