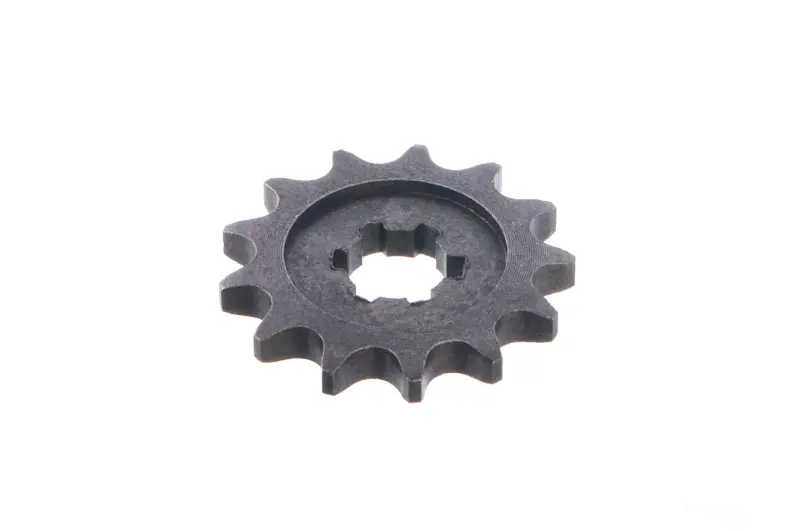

Звезда трансмиссии передняя Муравей 428-13T JING mod.A

Передняя звезда трансмиссии Муравей 428-13T JING mod.A

Передняя звезда JING mod.A предназначена для цепного привода мототехники «Муравей». Она устанавливается в ведущей части трансмиссии, принимает вращение от вала и передаёт его через цепь на ведомую звезду. Деталь рассчитана на цепь 428 и имеет 13 зубьев. Такое сочетание параметров подходит для плановой замены изношенной ведущей звезды при ремонте или обслуживании цепной передачи.

Обозначение 428-13T содержит основные рабочие параметры детали: 428 указывает на применяемый тип цепи, а 13T — на количество зубьев. Если задача состоит в обычной замене без изменения настроек трансмиссии, новая звезда должна соответствовать прежней по этим значениям. Использовать звезду под другой шаг цепи нельзя: цепь и зубья должны образовывать правильное зацепление. Другое количество зубьев также не является равноценной заменой, поскольку оно изменяет передаточное отношение и характер работы привода.

Как правильно подобрать звезду

Для уверенного подбора недостаточно проверить только цепь 428 и наличие 13 зубьев. Передние звёзды могут различаться посадкой и положением в трансмиссии, поэтому эту модель необходимо сопоставить со снятой деталью. Сравните форму центрального посадочного отверстия, профиль соединения с валом, рабочую толщину и расположение звезды относительно линии цепи. Контур отверстия, шлицевое соединение и положение крепёжной зоны должны соответствовать прежней запчасти.

Отдельное внимание уделите исполнению JING mod.A. Обозначение mod.A служит обязательным ориентиром при выборе конкретного варианта звезды. Даже при одинаковых значениях 428 и 13T несовпадение центральной посадки, толщины или положения рабочей части может не позволить правильно установить деталь. Поэтому перед покупкой сравнивайте все доступные конструктивные признаки, а не ограничивайтесь подсчётом зубьев.

Проверка цепного привода перед заменой

Перед установкой новой ведущей звезды осмотрите цепь и ведомую звезду. Эти элементы работают совместно, и их состояние напрямую влияет на зацепление. Изношенные, деформированные или повреждённые зубья нарушают нормальную работу передачи. Цепь с выраженными признаками износа также способна ускорить выработку новой детали, поэтому состояние всего привода лучше оценивать одновременно.

Если прежняя звезда меняется без перенастройки трансмиссии, сначала сопоставьте её параметры с новой: тип цепи 428, количество зубьев 13, исполнение mod.A и конфигурацию посадки на вал. Такой порядок помогает исключить установку детали, которая совпадает лишь по части характеристик. Особое значение имеют центральное отверстие и профиль соединения, поскольку именно они определяют соответствие звезды валу конкретной версии мототехники «Муравей».

Установка и контроль работы

Устанавливайте звезду с учётом правильного положения относительно линии цепи. После монтажа проверьте соосность ведущей и ведомой звёзд, свободный ход цепи и её натяжение в соответствии с требованиями техники. Цепь должна работать с зубьями без нарушения зацепления, а положение деталей не должно смещать её от рабочей линии. Эти проверки особенно важны после замены одного элемента передачи.

Передняя звезда Муравей 428-13T JING mod.A — практичный выбор для обслуживания ведущей части цепного привода, когда на технике применяется цепь 428, требуется звезда на 13 зубьев и снятая деталь соответствует исполнению mod.A по посадке, толщине и расположению. Точное сопоставление этих параметров позволяет подобрать замену без изменения предусмотренного передаточного отношения.
