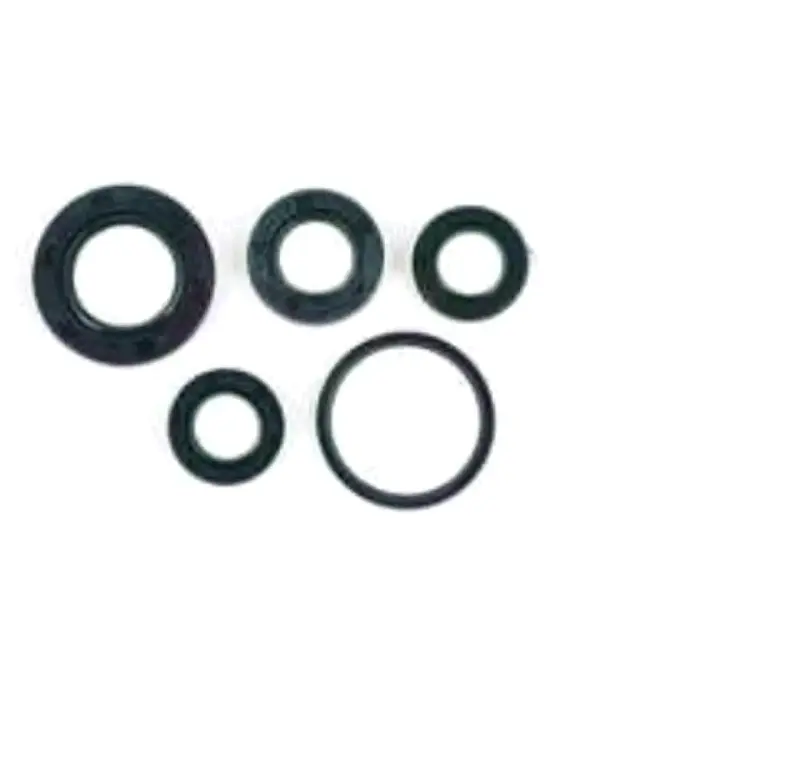

Комплект сальников Honda DIO AF27 MANLE, 5 шт.

Комплект сальников MANLE для Honda DIO AF27

Набор предназначен для обслуживания скутера Honda DIO AF27 и объединяет пять сальников разных типоразмеров. Такие уплотнения устанавливаются в местах прохождения валов через корпусные детали: посадка по наружному диаметру фиксирует сальник в отверстии, а внутренняя кромка контактирует с валом. Правильно подобранная и установленная деталь помогает удерживать смазочный материал внутри механизма и ограничивает проникновение пыли и других загрязнений со стороны окружающей среды.

Комплект удобен при разборке нескольких связанных механизмов скутера: пять размеров собраны в одной позиции, поэтому необходимые уплотнения можно подготовить до начала ремонта. При этом каждый сальник предназначен для своего посадочного места. Детали нельзя переставлять между позициями только из-за сходного внешнего вида — для надежной посадки должны совпадать внутренний диаметр, наружный диаметр и ширина.

Состав комплекта

• 20×31×7 мм — 1 шт.;
• 15,5×25,5×7 мм — 1 шт.;
• 17×30×5 мм — 1 шт.;
• 24×40×7 мм — 1 шт.;
• 34×39×4 мм — 1 шт.

В обозначении типоразмера последовательно указываются внутренний диаметр, наружный диаметр и ширина сальника. Поэтому совпадения только одного или двух чисел недостаточно. Например, изделия шириной 7 мм в этом наборе имеют разные внутренние и наружные диаметры и не являются взаимозаменяемыми. Десятичные значения 15,5 и 25,5 также нужно учитывать точно, не округляя их до ближайшего целого размера.

Как проверить совместимость

Основной ориентир для выбора — модель Honda DIO AF27 и полный перечень пяти размеров. Перед ремонтом сопоставьте каждый типоразмер с демонтированной деталью, диаметром вала, посадочным отверстием и глубиной посадки. Если на скутере ранее меняли двигатель, редуктор, крышки или другие корпусные детали, одной маркировки модели может быть недостаточно: установленные агрегаты могли отличаться от первоначальной конфигурации.

Состояние сопрягаемых поверхностей также влияет на результат ремонта. Перед монтажом проверьте вал и посадочное отверстие: на них не должно быть грязи, заусенцев, острых кромок и заметных повреждений в зоне контакта. Если старая уплотняющая кромка оставила выраженную дорожку на валу, установка новой детали в то же положение может не устранить причину подтекания. Сам сальник до монтажа должен сохранять правильную круглую форму и не иметь надрезов или деформации кромки.

Рекомендации по установке

Старый сальник извлекают аккуратно, не повреждая вал и стенки посадочного отверстия. Место установки очищают от загрязнений и остатков прежнего уплотнения. Контактную кромку и поверхность вала перед сборкой смазывают подходящим для обслуживаемого механизма смазочным материалом. Это снижает риск сухого трения при первом запуске.

Новый сальник запрессовывают ровно, без перекоса, прикладывая усилие близко к его наружному диаметру. Нельзя передавать удар или давление через тонкую внутреннюю кромку. При прохождении детали через резьбу, паз или острую ступень вала кромку защищают монтажной втулкой, чтобы не порезать и не завернуть ее. Глубина установки и ориентация должны соответствовать расположению снятого сальника и конструкции конкретного посадочного места.

После сборки полезно проконтролировать равномерность посадки по окружности и отсутствие перекоса, а затем проверить обслуженную область на подтекание. Комплект MANLE подходит для планового обслуживания Honda DIO AF27 и ремонта, при котором требуется заменить несколько сальников перечисленных размеров за одну разборку. Точная сверка всех трех размерных параметров перед установкой помогает избежать повторного демонтажа механизма из-за неподходящей детали.
