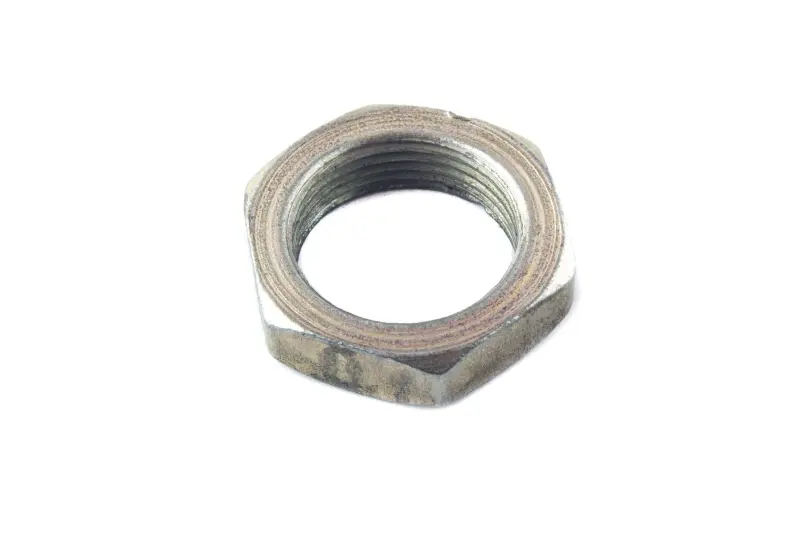

Гайка передней звезды Jawa 350 VCH

Гайка передней звезды Jawa 350 VCH

Крепежная гайка предназначена для фиксации передней, или ведущей, звезды трансмиссии на мотоциклах Jawa 350. Это отдельная деталь крепления, устанавливаемая в зоне выхода вторичного вала коробки передач. Она удерживает звезду в предусмотренном положении и помогает сохранить правильную сборку цепного привода. Гайка подходит для ремонта крепления после разборки трансмиссии, обслуживания ведущей звезды либо замены изношенной или поврежденной крепежной детали.

Для гайки этого типа применяется резьба M25×1,5. Конструкция выполнена в виде низкой шестигранной гайки высотой около 5 мм. Такой формат соответствует ограниченному пространству возле ведущей звезды и позволяет работать подходящим инструментом за наружные грани. Деталь изготовлена из стали. В товар входит именно одна гайка: передняя звезда, цепь, стопорная шайба и другие детали привода приобретаются или используются отдельно.

Назначение и критерии подбора

При выборе необходимо учитывать не только обозначение Jawa 350, но и исполнение конкретного двигателя и крепления звезды. Гайки ведущей звезды с резьбой M25×1,5 применяются на ряде мотоциклов Jawa 250/350, включая несколько поколений 350, однако перед установкой следует проверить резьбу вторичного вала, наружный размер старой гайки, ее высоту и схему стопорения. Это особенно актуально для мотоциклов, которые ранее ремонтировались или получили двигатель другой модификации.

• Тип детали: гайка крепления передней ведущей звезды.
• Резьба: M25×1,5.
• Высота: около 5 мм.
• Форма: низкая шестигранная.
• Материал: сталь.
• Назначение по модели: мотоциклы Jawa 350 с соответствующим креплением звезды.
• Товарная марка: VCH.

Когда требуется замена

Новую гайку устанавливают, если у прежней детали сорвана или заметно повреждена резьба, смяты грани под ключ, появилась деформация либо крепеж не удается надежно зафиксировать предусмотренным способом. Повторное применение гайки с поврежденными гранями усложняет последующее обслуживание, а дефектная резьба может повредить резьбовую часть вторичного вала. Состояние крепежа удобно оценивать при замене передней звезды, снятии цепи или ремонте деталей, расположенных под крышкой привода.

Рекомендации по установке

Перед сборкой очистите резьбу вала и проверьте ее на задиры, замятия и следы прежнего неправильного монтажа. Гайка должна наворачиваться по резьбе ровно, без перекоса и принудительного протягивания. Если сопротивление появляется с первых витков, продолжать затяжку нельзя: сначала нужно повторно проверить шаг, диаметр и состояние сопрягаемых поверхностей.

Затягивайте крепеж исправным инструментом, который полностью охватывает шестигранные грани. Усилие затяжки и способ стопорения выбирайте по руководству для конкретной модификации Jawa. При наличии в конструкции стопорной шайбы или другого фиксатора необходимо проверить его состояние и правильно восстановить фиксацию после затяжки. После сборки убедитесь, что звезда установлена без осевого смещения, цепь проходит по своей линии, а крышка привода и соседние детали ничему не мешают. Такой порядок помогает аккуратно завершить ремонт и избежать повреждения нового крепежа при первом же обслуживании.
