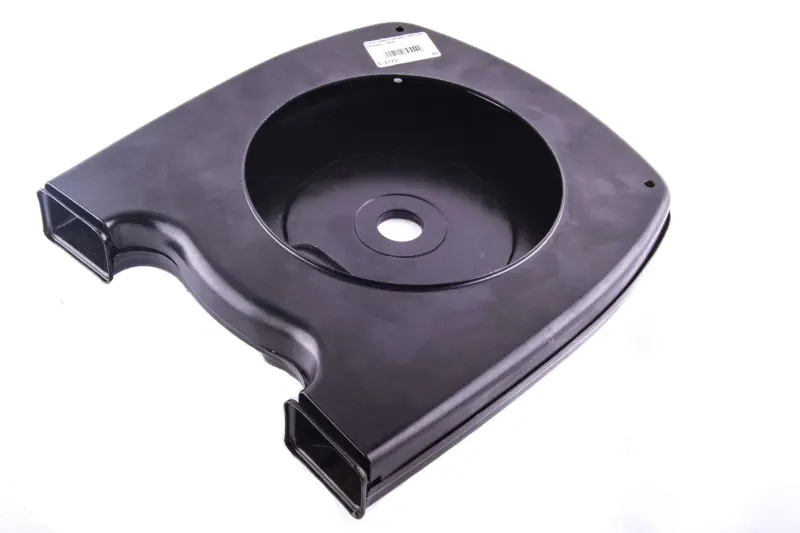

Металлический кожух задней звезды Jawa 350 VCH, черный

Металлический кожух задней звезды Jawa 350 VCH

Кожух предназначен для установки в зоне задней звезды мотоцикла Jawa 350. Деталь закрывает звездочку и относится к системе кожухов цепного привода заднего колеса. Ее выбирают для восстановления штатной конструкции после повреждения, деформации, коррозии или отсутствия прежнего кожуха. Черное исполнение соответствует привычному виду деталей ходовой части и не требует подбора отдельной декоративной накладки.

Корпус изготовлен из формованного металла. В его центральной части выполнена глубокая круглая чаша с отверстием, соответствующая расположению задней звезды и оси колеса. По краям предусмотрены два прямоугольных канала для сопряжения с верхней и нижней частями кожуха цепи. Дополнительные отверстия используются при закреплении детали на мотоцикле. Такая конфигурация позволяет кожуху занимать штатное положение вокруг звезды и соединяться с соседними деталями привода.

Назначение и особенности конструкции

• закрывает зону задней звезды цепного привода Jawa 350;
• металлический формованный корпус сохраняет заданную пространственную форму при правильной установке;
• круглая центральная чаша охватывает область звезды, не заменяя саму звезду, цепь или ступицу;
• два прямоугольных канала служат для соединения с верхней и нижней секциями кожуха цепи;
• черное покрытие образует готовую наружную поверхность детали;
• крепежные и центральное отверстия задают положение кожуха относительно заднего колеса.

Как проверить совместимость

Обозначение Jawa 350 охватывает несколько поколений и модификаций, поэтому одного объема двигателя для точного выбора недостаточно. Перед заказом сопоставьте кожух со снятой деталью и конструкцией конкретного мотоцикла. Сверить нужно общий контур корпуса, диаметр и глубину центральной чаши, расположение центрального и крепежных отверстий, форму обоих прямоугольных каналов, а также точки соединения с секциями кожуха цепи. Если прежняя деталь отсутствует, ориентируйтесь на устройство заднего колеса и полный комплект деталей цепного кожуха, установленный на мотоцикле.

Особое внимание уделите модификации рамы, маятника, задней ступицы и цепного кожуха. На рынке встречаются похожие металлические крышки для разных типов Jawa 350, но совпадение названия мотоцикла не подтверждает одинаковую посадочную геометрию. Деталь должна устанавливаться без подгибания корпуса, рассверливания отверстий и принудительного смещения относительно звезды. Также заранее проверьте состояние ответных секций: деформированные края или отсутствующие соединительные детали могут помешать правильной сборке даже при подходящем кожухе.

Установка и проверка после сборки

Монтаж выполняют при доступе к задней звезде и деталям цепного привода. До сборки следует очистить посадочную зону, осмотреть звездочку, цепь, ступицу и крепеж, а также удалить причины, из-за которых прежний кожух был поврежден. Корпус устанавливают в предусмотренном положении, совмещают отверстия и прямоугольные каналы с соседними секциями, после чего закрепляют штатным способом для конкретной модификации Jawa 350.

После монтажа убедитесь, что кожух не касается цепи, звезды, ступицы и вращающихся частей колеса. Заднее колесо должно свободно проворачиваться, а цепь — проходить через каналы без зацепов и трения о кромки. Натяжение и соосность цепного привода регулируют по требованиям мотоцикла, поскольку кожух не компенсирует износ звездочки, растяжение цепи или неправильную установку заднего колеса. Такой порядок подбора и проверки помогает восстановить штатное закрытие задней звезды без нежелательной переделки сопрягаемых деталей.
