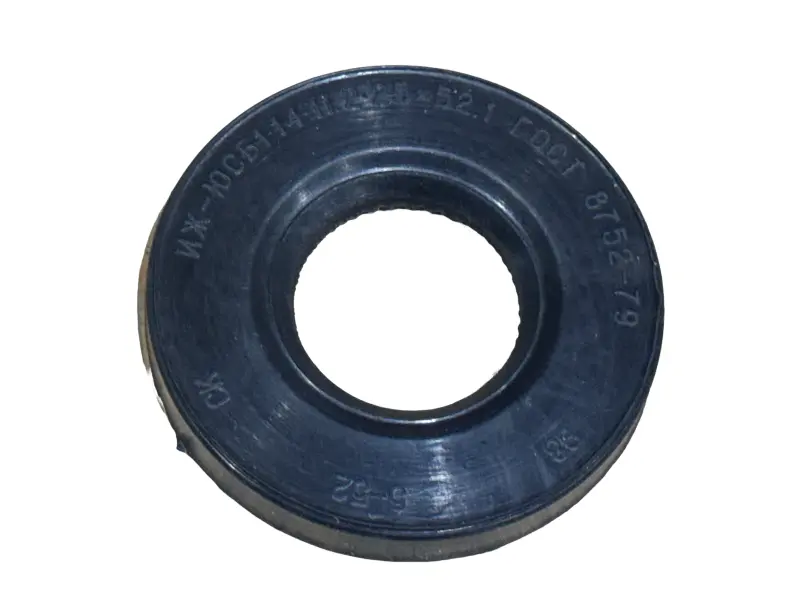

Сальник коленвала ИЖ Юпитер однобортный 25×52×6 мм VDK

Сальник коленвала ИЖ Юпитер 25×52×6 мм

Однобортный сальник VDK предназначен для установки в двигателе мотоцикла ИЖ Юпитер в месте прохождения коленчатого вала через посадочное отверстие картера. Его уплотняющая кромка контактирует с вращающейся поверхностью вала, а наружная часть фиксируется в посадочном месте. Такая конструкция помогает удерживать смазочный материал внутри механизма и ограничивает проникновение загрязнений через зазор вокруг вала.

Размер детали — 25×52×6 мм. При подборе эти три значения необходимо проверять вместе: внутренний диаметр должен соответствовать диаметру вала, наружный — посадочному отверстию, а ширина — предусмотренной глубине установки. Совпадения только двух размеров недостаточно: отличающаяся ширина способна изменить положение уплотняющей кромки или помешать правильной посадке детали. Исполнение также должно соответствовать заменяемому сальнику — эта модель является однобортной.

Назначение и конструкция

Сальник имеет кольцевую форму, центральное отверстие и одну основную уплотняющую кромку. Круглая наружная поверхность обеспечивает посадку в корпусе, а внутренняя кромка работает непосредственно по поверхности коленчатого вала. Пружинное кольцо поддерживает прижим кромки к валу, помогая сохранять контакт по окружности при вращении. Деталь используется именно как сальник коленвала семейства ИЖ Юпитер и не должна подбираться лишь по внешнему сходству с другими моторными уплотнениями.

Изношенный сальник может перестать обеспечивать требуемую герметичность из-за затвердевания или повреждения кромки, ослабления ее прижима, перекоса либо выработки на контактной поверхности вала. Поводом для проверки служат следы масла в районе посадочного места и нарушение герметичности после разборки двигателя. Снятый сальник повторно не устанавливают: при демонтаже его кромка и корпус могут получить повреждения, незаметные при обычном осмотре.

Что проверить перед установкой

• Модель применения: мотоцикл ИЖ Юпитер и место установки на коленчатом валу.
• Размер: внутренний диаметр 25 мм, наружный диаметр 52 мм, ширина 6 мм.
• Исполнение: однобортная конструкция должна совпадать с требуемым вариантом уплотнения.
• Посадочные поверхности: вал и отверстие не должны иметь загрязнений, острых кромок, задиров или выраженной выработки в зоне контакта.
• Положение детали: направление уплотняющей кромки и глубину запрессовки следует сохранить по схеме конкретного двигателя и расположению ранее установленного сальника.

Рекомендации по монтажу

Перед установкой очищают вал и посадочное отверстие, после чего проверяют поверхности на повреждения. Уплотняющую кромку и контактную дорожку слегка смазывают подходящим для этого механизма маслом: первоначальное скольжение без смазки повышает трение и может повредить кромку уже при первых оборотах. При прохождении резьбы, шпоночной канавки или острой ступени кромку защищают монтажной оправкой либо гладкой втулкой.

Сальник запрессовывают ровно, без ударов по внутренней части и без перекоса. Усилие прикладывают ближе к наружной окружности через оправку подходящего диаметра. После монтажа деталь должна располагаться соосно отверстию и перпендикулярно валу; завернувшаяся кромка, деформированный корпус или выпадение пружины требуют снятия и установки исправного сальника. Перед окончательной сборкой проверяют свободное вращение вала и правильное положение уплотнения.

Эта деталь подходит для ремонта, при котором требуется однобортный сальник коленвала ИЖ Юпитер размером 25×52×6 мм. Чтобы исключить ошибку, до заказа сопоставьте все три размера, назначение и тип исполнения с требованиями ремонтируемого двигателя.
