Сальник левого коленвала ИЖ Юпитер 1-50 двухбортный VDK

Сальник левого коленвала ИЖ Юпитер 1-50

Двухбортный сальник VDK предназначен для установки на левую полуось коленчатого вала двигателя мотоцикла ИЖ Юпитер. Деталь работает в месте прохождения вращающейся полуоси через неподвижную часть двигателя и поддерживает необходимую герметичность соединения. Такое уплотнение требуется при переборке двигателя, замене изношенных манжет или восстановлении соединения после разборки картера.

Обозначение детали — ИЖ Ю сб. 1-50. Ее установочные размеры составляют 52 × 24,4 × 10 мм: 52 мм — наружный диаметр, 24,4 мм — внутренний диаметр, 10 мм — ширина. Эти параметры важнее приблизительного сходства по форме, поскольку сальник должен соответствовать одновременно посадочному отверстию, диаметру полуоси и предусмотренной глубине установки. В документации для мотоцикла указано применение двух сальников данного обозначения, поэтому перед ремонтом стоит определить необходимое количество с учетом состояния разобранного узла.

Назначение и конструкция

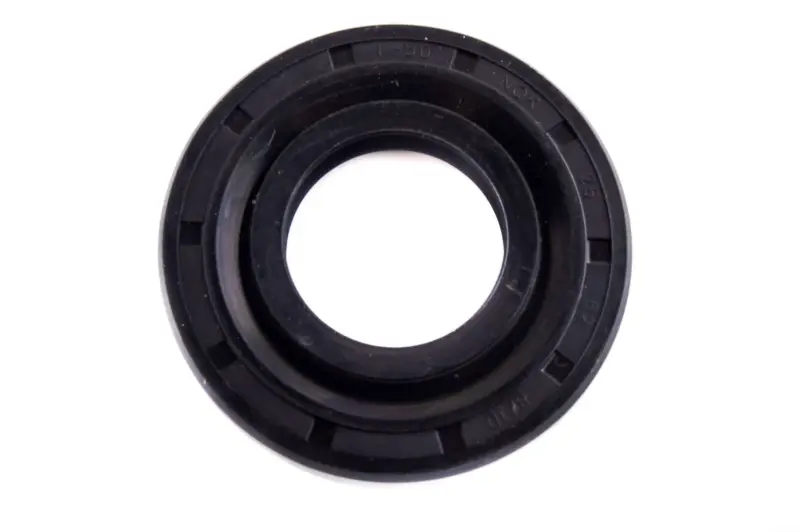

Кольцевая форма позволяет разместить сальник вокруг полуоси коленвала, а наружная поверхность фиксируется в предусмотренном посадочном месте. Двухбортное исполнение означает наличие двух рабочих кромок. Такая конфигурация обеспечивает уплотнение вращающейся детали с двух сторон профиля и соответствует конструкции сальника 1-50. Черный корпус, центральное отверстие и выраженный кольцевой профиль позволяют отличить его от более узких манжет ИЖ Юпитер другого назначения.

Изношенный или поврежденный сальник коленвала перестает правильно выполнять уплотняющую функцию. Поводом для проверки служат следы масла в зоне установки, затвердевшая или растрескавшаяся рабочая кромка, деформация корпуса, потеря упругости либо повреждение детали во время разборки. При капитальном ремонте состояние сальников оценивают вместе с посадочными поверхностями и полуосями коленчатого вала.

Что проверить при подборе

• Место установки: левая полуось коленчатого вала двигателя ИЖ Юпитер.
• Обозначение: ИЖ Ю сб. 1-50; его не следует путать с сальником ИЖ Ю сб. 1-14-1, имеющим другие размеры и место установки.
• Размер: наружный диаметр 52 мм, внутренний диаметр 24,4 мм, ширина 10 мм.
• Исполнение: двухбортный профиль с двумя рабочими кромками.
• Количество: в перечне деталей мотоцикла для позиции 1-50 указаны две штуки; фактическую потребность определяют по объему ремонта.

Перед покупкой сопоставьте обозначение, три установочных размера и расположение старой детали. Ориентироваться только на внешний диаметр нельзя: для ИЖ Юпитер применяются и другие сальники коленчатого вала, отличающиеся внутренним диаметром, шириной и назначением. Если двигатель ранее ремонтировался или в нем использованы нестандартные детали, дополнительно измерьте посадочное место и полуось.

Установка при ремонте двигателя

Монтаж выполняют на очищенное посадочное место после проверки его поверхности. На полуоси не должно быть заусенцев и острых кромок, способных порезать рабочую часть при надевании. Сальник устанавливают без перекоса и запрессовывают равномерно по наружной части корпуса, не передавая усилие на кромки. Направление установки должно соответствовать схеме сборки конкретного двигателя ИЖ Юпитер и расположению снятой штатной детали.

Рабочую поверхность полуоси также проверяют на выработку и повреждения: новый сальник не устранит проблему, если кромка контактирует с глубокой канавкой или неровностью. После монтажа важно убедиться, что корпус расположен ровно, кромки не завернулись, а полуось вращается без повреждения уплотнения. Сальник 1-50 подходит для планового обслуживания и полной переборки двигателя, когда нужны штатные размеры 52 × 24,4 × 10 мм и двухбортное исполнение для левого коленвала ИЖ Юпитер.
