Поршень SEE 2T TB60 / Suzuki RUN, ремонтный +1,00, Ø44 мм, палец 10 мм

Ремонтный поршень SEE для 2T TB60 / Suzuki RUN Ø44 мм

Поршень предназначен для ремонта двухтактного двигателя TB60, применяемого на технике Suzuki RUN. Размер Ø44,00 мм соответствует ремонтному увеличению +1,00 относительно стандартного поршня Ø43,00 мм, поэтому деталь выбирают для цилиндра, уже имеющего соответствующую выработку или подготовленного расточкой под этот размер. Обозначение p-10 указывает на поршневой палец диаметром 10 мм.

Назначение детали

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает давление газов через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. От правильного соответствия поршня цилиндру зависят компрессия, устойчивость запуска и отсутствие постороннего механического шума.

Ремонтный размер +1,00 нельзя использовать как замену стандартному поршню без измерения цилиндра. Номинальный вариант для TB60 имеет диаметр 43,00 мм, тогда как эта модель увеличена до 44,00 мм. Ее устанавливают после оценки диаметра, овальности, конусности и состояния поверхности цилиндра. Окончательный размер обработки и монтажный зазор определяют по фактическому диаметру приобретенного поршня и техническим требованиям конкретного двигателя.

Основные параметры

• Тип: поршень для двухтактного двигателя.
• Применение: TB60, Suzuki RUN.
• Ремонтное увеличение: +1,00 мм.
• Диаметр поршня: 44,00 мм.
• Диаметр поршневого пальца: 10 мм.
• Марка: SEE.

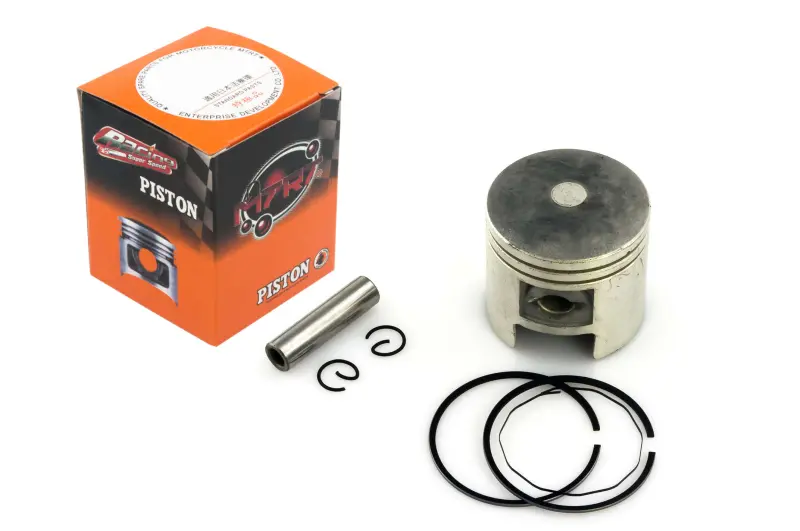

• Состав набора: поршень, поршневые кольца, палец и два стопорных кольца пальца.

Как проверить совместимость

Перед заказом необходимо подтвердить не только обозначение TB60 или Suzuki RUN, но и фактическую конфигурацию двигателя. Сверяют диаметр цилиндра после обработки, диаметр пальца, форму днища и юбки поршня, расположение окон и канавок под кольца. Старый поршень полезен как образец геометрии, однако его диаметр после износа не должен быть единственным ориентиром. Решение о ремонтном размере принимают по результатам точного измерения цилиндра.

Кольца должны соответствовать диаметру 44 мм и конструкции поршневых канавок. До сборки проверяют их свободное перемещение в канавках и зазоры в замках внутри подготовленного цилиндра. Поршневой палец диаметром 10 мм должен подходить к шатуну и сопрягаемым деталям без перекоса и недопустимого люфта. Состояние верхней головки шатуна и применяемого в ней подшипника также оценивают до установки нового комплекта.

Рекомендации по установке

Монтаж выполняют после очистки цилиндра, каналов и картера от абразивных частиц и остатков поврежденных деталей. Поршень, палец и кольца перед сборкой смазывают маслом, предназначенным для двухтактного двигателя. Замки колец размещают относительно предусмотренных в канавках упоров, не допуская их попадания в окна цилиндра. Стопорные кольца пальца полностью устанавливают в посадочные канавки, а после сборки проверяют свободное перемещение механизма вручную.

Поводом для ремонта могут быть задиры на юбке, повреждение днища, износ канавок, разрушение колец или падение компрессии. Установка одного нового поршня не устраняет дефекты цилиндра, поэтому поверхность цилиндра, сопряжение с кольцами и состояние шатуна проверяют как единый комплекс. Такой подход позволяет подобрать размер Ø44 мм по результатам измерений и выполнить ремонт без несоответствия между поршнем и цилиндром.
