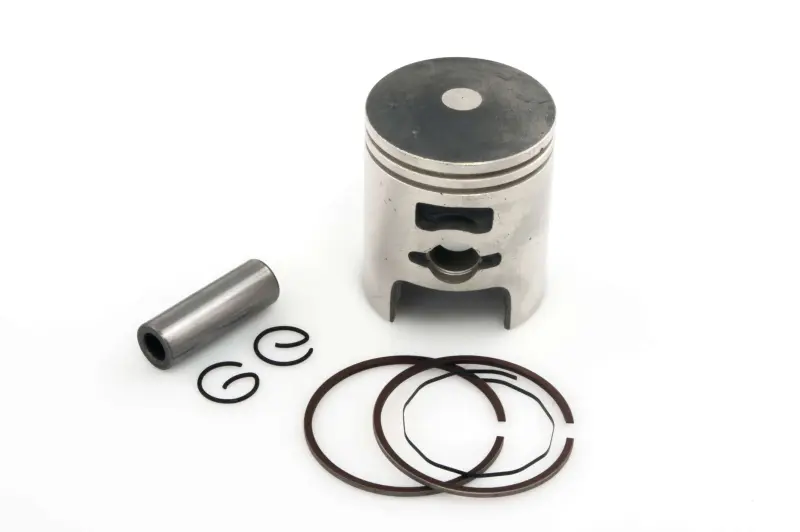

Поршень SEE для Suzuki Address 100 +0,25, Ø52,75 мм, палец 12 мм

Ремонтный поршень SEE для Suzuki Address 100

Поршень предназначен для ремонта двухтактного двигателя скутера Suzuki Address 100. Это деталь первого ремонтного размера +0,25 мм с фактическим диаметром 52,75 мм и отверстием под поршневой палец диаметром 12 мм. Такой вариант выбирают для цилиндра, который уже обработан или будет расточен под соответствующий ремонтный размер. Поршень нельзя подбирать только по объему двигателя: перед установкой необходимо сопоставить модель мотора, диаметр цилиндра после обработки, размер пальца и геометрию снятой детали.

Назначение и параметры

В цилиндро-поршневой группе поршень воспринимает давление газов и передает усилие через палец и шатун. При движении в цилиндре он также обеспечивает работу поршневых колец, от состояния которых зависит уплотнение камеры сгорания. Для двухтактного двигателя особенно важны правильный ремонтный размер, свободное движение колец в канавках и соответствие окон поршня конструкции цилиндра. Ошибка в подборе диаметра или пальца делает корректную сборку невозможной и может привести к повреждению деталей уже при первых оборотах двигателя.

• Совместимость: Suzuki Address 100.
• Тип двигателя: двухтактный.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршня: 52,75 мм.
• Диаметр поршневого пальца: 12 мм.
• Производитель: SEE / SHENG-E.
• Страна производства: Тайвань.

Как правильно подобрать

Обозначение +0,25 указывает на ремонтное исполнение, а не на универсальную применимость ко всем двигателям Suzuki Address 100. Перед покупкой цилиндр измеряют точным измерительным инструментом и определяют, допускает ли его состояние обработку под диаметр 52,75 мм. Если цилиндр уже растачивался, его текущий размер следует установить измерением: прежняя история ремонта скутера может быть неизвестна, а установленный ранее поршень способен относиться к другому ремонтному размеру.

Поршень подбирают вместе с цилиндром, а необходимый монтажный зазор задают при обработке цилиндра по техническим требованиям двигателя и фактическому размеру конкретной детали. Не следует считать диаметр 52,75 мм готовым размером цилиндра без учета требуемого зазора. Работы по измерению и расточке лучше поручить мотористу: он оценит износ, овальность и состояние поверхности, после чего определит пригодность цилиндра к следующему ремонту.

Отдельно проверяют диаметр пальца 12 мм, форму днища, расположение окон, количество и положение кольцевых канавок, а также основные размеры старого поршня. Кольца, если они подбираются отдельно, должны соответствовать поршню диаметром 52,75 мм, его канавкам и двухтактной конструкции двигателя. Использовать кольца другого ремонтного размера нельзя, даже если они относятся к той же модели скутера.

Установка и проверка двигателя

До сборки очищают цилиндр и картер от абразивных остатков обработки, нагара и фрагментов поврежденных деталей. Проверяют состояние цилиндра, шатуна, игольчатого подшипника верхней головки, пальца, стопорных колец и кольцевых канавок. Поршневые кольца должны перемещаться в канавках без заедания, а их замки устанавливаются в предусмотренное конструкцией положение. Направление установки поршня определяют по конфигурации снятой детали и требованиям конкретного двигателя.

Поводом для разборки цилиндро-поршневой группы могут быть снижение компрессии, затрудненный запуск, посторонний стук, задиры на юбке, повреждение днища или износ кольцевых канавок. Один лишь новый поршень не устраняет дефекты цилиндра и сопряженных деталей, поэтому перед ремонтом нужна комплексная дефектовка. При подтвержденном первом ремонтном размере этот поршень позволяет восстановить двигатель Suzuki Address 100 с цилиндром, профессионально подготовленным под 52,75 мм.
