Поршень SEE Suzuki AD 50 +0,25, Ø41,25 мм

Ремонтный поршень SEE для Suzuki AD 50

Поршень диаметром 41,25 мм предназначен для восстановления цилиндро-поршневой группы двухтактного скутера Suzuki AD 50. Обозначение +0,25 указывает на первый ремонтный размер относительно стандартного диаметра 41,00 мм. Такой поршень применяют после износа цилиндра, когда его состояние позволяет выполнить расточку и финишную обработку под увеличенный диаметр. Деталь участвует в сжатии топливовоздушной смеси и передает усилие на шатун, поэтому правильный подбор поршня и рабочего зазора важен для компрессии, уверенного запуска и стабильной работы двигателя.

Размер и назначение

Диаметр 41,25 мм нельзя выбирать только по названию модели скутера. Перед ремонтом цилиндр измеряют в нескольких поясах и направлениях, оценивают износ, овальность и состояние рабочей поверхности. Если цилиндр ранее уже обрабатывался, его фактический размер может отличаться от стандартного. Решение о переходе на +0,25 принимают после дефектовки: мастер должен убедиться, что повреждения удаляются при обработке до нужного размера и цилиндр остается пригодным для дальнейшей эксплуатации.

Расточку и хонингование выполняют под фактический размер конкретного поршня, а не по одному номинальному обозначению. Необходимый монтажный зазор задают при механической обработке цилиндра. Слишком малый зазор повышает риск прихвата при нагреве, а чрезмерный способен привести к шумной работе, снижению компрессии и ускоренному износу. Поэтому поршень желательно передать мотористу до окончательной обработки цилиндра.

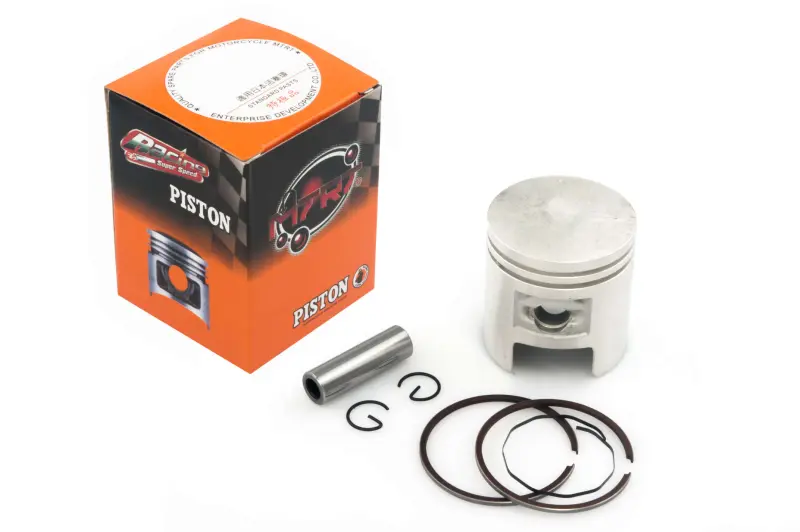

Что входит в поршневой комплект

• Поршень: ремонтное исполнение Ø41,25 мм для Suzuki AD 50.
• Поршневые кольца: два кольца для установки в канавки поршня.
• Поршневой палец: диаметр 10 мм.
• Стопорные кольца: два фиксатора поршневого пальца.

Комплект содержит основные детали, необходимые для соединения поршня с шатуном и работы поршневой пары. Перед установкой каждый компонент осматривают на отсутствие повреждений, а размеры и посадки сопоставляют с цилиндром, шатуном и снятыми деталями двигателя.

Как проверить совместимость

Помимо диаметра, при подборе сравнивают общую высоту поршня, расстояние от оси пальца до днища, форму юбки и днища, расположение окон, ширину и положение кольцевых канавок. Отдельно проверяют диаметр пальца 10 мм и его соответствие верхней головке шатуна и игольчатому подшипнику. Совпадение Ø41,25 мм само по себе не подтверждает полную взаимозаменяемость, если двигатель получил нестандартные детали во время предыдущего ремонта.

Поршень имеет две кольцевые канавки и окно в юбке, характерные для этого двухтактного применения. При сборке необходимо соблюдать правильную ориентацию поршня относительно цилиндра и каналов газораспределения. Поршневые кольца должны свободно двигаться в своих канавках, а их зазоры в замках проверяют непосредственно в подготовленном цилиндре. Стопорные кольца пальца устанавливают в посадочные канавки полностью, без перекоса и повторного использования деформированных фиксаторов.

Подготовка к монтажу

После расточки и хонингования цилиндр тщательно очищают от абразивных частиц. Одновременно проверяют состояние шатуна, игольчатого подшипника, цилиндра и головки, поскольку установка нового поршня не устраняет износ сопряженных деталей. После сборки коленчатый вал аккуратно проворачивают вручную, контролируя свободный ход поршня и отсутствие касания неподвижных частей.

Комплект SEE Ø41,25 мм подходит для ремонта Suzuki AD 50 при подтвержденной необходимости первого ремонтного размера. Точные измерения до покупки и обработка цилиндра под конкретный поршень позволяют правильно согласовать детали цилиндро-поршневой группы и подготовить двигатель к дальнейшей эксплуатации.
