Поршень SEE для Honda Dio ZX 72 STD Ø48 мм

Поршень SEE для Honda Dio ZX 72 STD Ø48 мм

Комплект предназначен для цилиндро-поршневой группы двухтактных скутеров Honda Dio с цилиндром под поршень диаметром 48 мм. Он рассчитан на конфигурацию 72 см³ и применяется при ремонте двигателя, когда требуется заменить изношенный или поврежденный поршень, сохранив стандартный размер этой поршневой серии. Поршень воспринимает давление газов в цилиндре, передает усилие через палец на шатун и вместе с кольцами участвует в поддержании компрессии.

Размер и совместимость

Обозначение STD соответствует базовому диаметру 48 мм. Его нельзя путать с ремонтными вариантами 48,50, 48,75 или 49,00 мм: такие поршни рассчитаны на другой фактический размер цилиндра. Перед заказом необходимо определить диаметр установленного поршня и измерить цилиндр, поскольку название модели скутера само по себе не подтверждает размер ранее установленной цилиндро-поршневой группы. Особенно это важно для двигателей, которые уже ремонтировались или оснащались комплектом увеличенного объема.

Заявленная применяемость охватывает Honda Dio AF27/AF28 — Super Dio, Dio SR, Dio ZX, Dio XR Baja и Dio Fit, а также AF34/AF35 — Live Dio, Dio SR, Dio ZX, Dio Cesta и Dio ST. Деталь предназначена для двухтактной конфигурации. Для окончательного подбора сверяют код двигателя и модификацию скутера, диаметр цилиндра, диаметр пальца 12 мм, высоту поршня, положение пальца и форму днища со снятой деталью. Совпадение только диаметра недостаточно, если двигатель или цилиндр имеют другую конструкцию.

Состав и назначение деталей

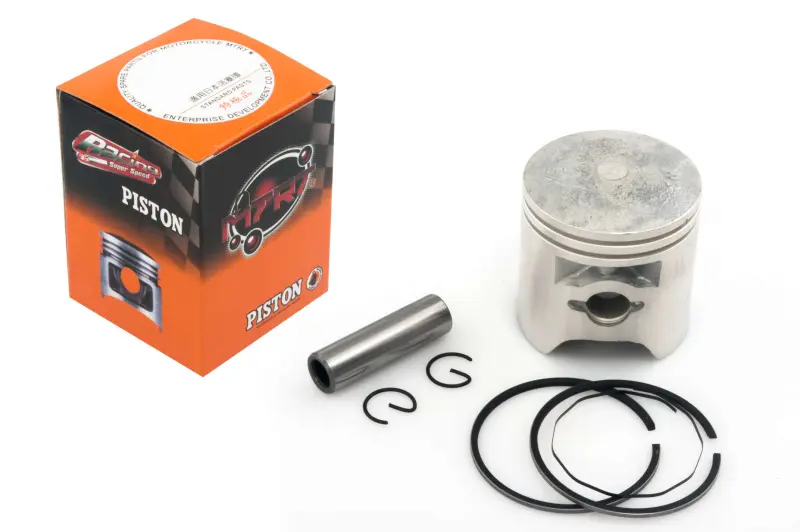

В набор входят поршень, поршневые кольца, палец и два стопорных кольца. Такой состав объединяет основные детали, необходимые для соединения поршня с шатуном и установки в цилиндр. Кольца работают в канавках поршня и уплотняют зазор между ним и стенкой цилиндра, а стопорные кольца удерживают палец от осевого перемещения. Палец диаметром 12 мм должен соответствовать шатуну и установленному подшипнику верхней головки.

Что проверить при ремонте

• Цилиндр: измерить диаметр, овальность и конусность; задиры или чрезмерный износ нельзя компенсировать установкой нового поршня без обработки сопряженной поверхности.
• Зазоры: проверить посадочный зазор поршня и зазоры в замках колец по требованиям используемого цилиндра.
• Сопряженные детали: оценить состояние пальца, подшипника верхней головки шатуна, канавок и поверхности цилиндра.
• Размер: убедиться, что нужен именно STD Ø48 мм, а не один из ремонтных диаметров.

Монтаж выполняют на чистых деталях с предварительной смазкой трущихся поверхностей маслом для двухтактного двигателя. Кольца устанавливают без перекручивания, совмещая их положение с фиксаторами в канавках, а стопорные кольца полностью заводят в посадочные канавки. Перед окончательной сборкой проверяют свободное движение поршня и надежность фиксации пальца. После ремонта двигатель настраивают и эксплуатируют с учетом требований установленной цилиндро-поршневой группы, контролируя отсутствие постороннего шума и признаков перегрева.

Этот вариант подходит для восстановления Honda Dio с 72-кубовой конфигурацией и фактическим размером поршня 48 мм. Точная проверка размеров до разборки и контроль состояния цилиндра помогают выбрать правильную градацию поршня и избежать повторной сборки двигателя из-за несовместимости деталей.
