Поршень ремонтный 4T GY6 150 +0,25, Ø57,65 мм (TM)

Ремонтный поршень для двигателя 4T GY6 150

Поршень диаметром 57,65 мм предназначен для ремонта четырехтактного двигателя GY6 150 после обработки цилиндра под первый ремонтный размер +0,25 мм. Деталь работает в цилиндро-поршневой группе: воспринимает давление газов, передает усилие через палец и шатун, а вместе с поршневыми кольцами участвует в поддержании компрессии и контроле масла на стенках цилиндра. Такой вариант выбирают не для стандартного неизношенного цилиндра, а для цилиндра, фактическое состояние которого позволяет выполнить расточку и окончательную обработку под ремонтный поршень.

Обозначение +0,25 указывает на увеличение диаметра относительно номинального размера, а Ø57,65 мм является основным размером этой позиции. Поршень рассчитан на четырехтактную конфигурацию GY6 150; в карточках аналогичных деталей также указывается двигатель 157QMJ. Одного совпадения объема скутера недостаточно: перед заказом необходимо уточнить код двигателя, тактность, измеренный диаметр цилиндра, ремонтную ступень и диаметр поршневого пальца. Для этой размерности подтвержден палец диаметром 15 мм.

Состав и назначение деталей

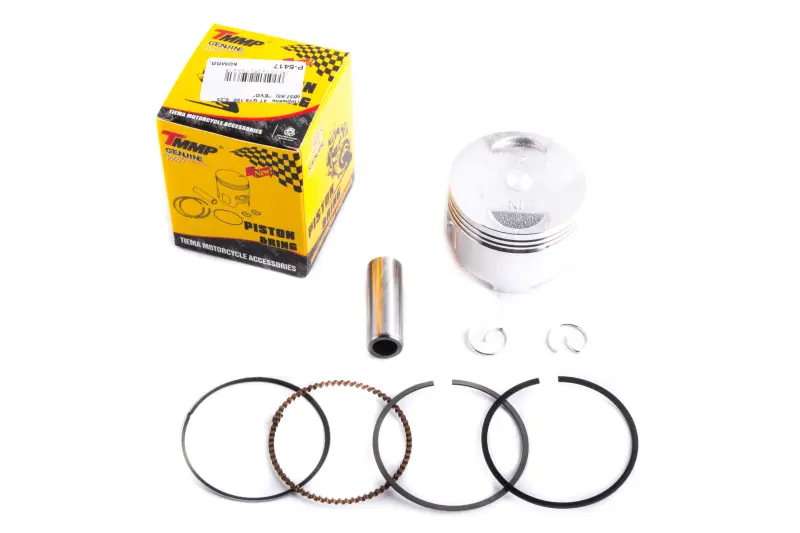

Комплект объединяет поршень, поршневой палец, два стопорных кольца и набор поршневых колец. Такая конфигурация позволяет заменить связанные детали одной размерной группы при ремонте ЦПГ. Компрессионные и маслосъемные кольца устанавливаются в соответствующие канавки поршня, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения. Порядок размещения колец, направление поршня и ориентацию замков определяют по конструкции двигателя и монтажным обозначениям деталей.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 150; для распространенной версии 157QMJ подтверждена соответствующая применяемость.
• Ремонтный размер: +0,25 мм, то есть первая ремонтная ступень, а не стандартный диаметр.
• Диаметр поршня: 57,65 мм; его сопоставляют с результатами измерения цилиндра после дефектовки.
• Диаметр пальца: 15 мм; параметр должен совпасть с шатуном и заменяемыми деталями.
• Геометрия: до установки сравнивают высоту, положение пальца, форму днища и расположение клапанных выборок со снятым поршнем.

Ремонтный поршень применяют при износе цилиндро-поршневой группы, задирах, повреждении днища или канавок колец, если цилиндр пригоден для обработки под размер 57,65 мм. Решение о расточке принимают после промера цилиндра в нескольких поясах и направлениях: это позволяет оценить износ, овальность и конусность. Окончательный рабочий зазор задают при обработке цилиндра по фактическому размеру поршня и требованиям конкретного двигателя.

Установка после механической обработки

Перед сборкой очищают цилиндр от абразивных остатков, проверяют состояние шатуна и посадки пальца, контролируют зазоры колец в цилиндре и свободное движение колец в канавках. Стопорные кольца должны полностью занять свои посадочные канавки. После соединения поршня с шатуном проверяют свободное перемещение механизма без заеданий и только затем завершают сборку двигателя. Точные измерения и правильная обработка цилиндра здесь важнее одного совпадения надписи GY6 150: комплект следует выбирать как часть конкретного ремонта, с учетом результатов дефектовки и размеров снятых деталей.
