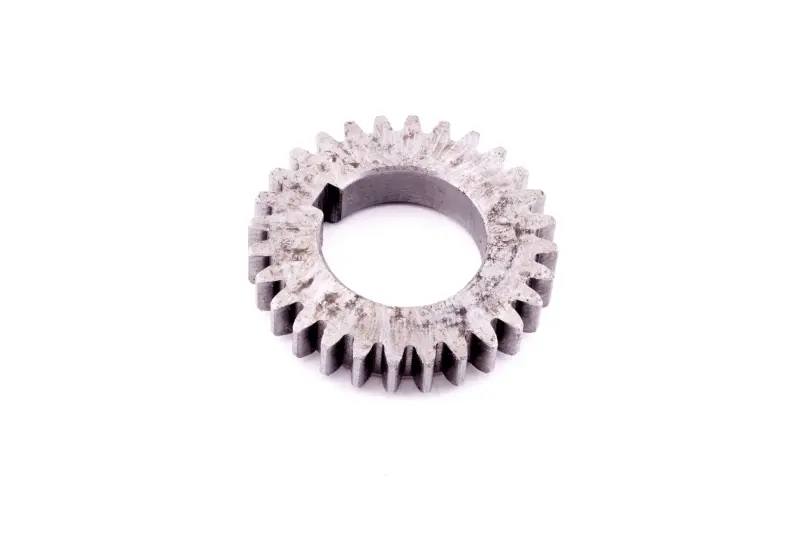

Распределительная шестерня коленвала 190N, Z-28

Распределительная шестерня коленвала 190N, Z-28

Шестерня предназначена для газораспределительного привода одноцилиндрового дизельного двигателя 190N с водяным охлаждением, применяемого на мотоблоках и другой малой сельскохозяйственной технике. Деталь устанавливается на коленчатый вал и передает вращение сопряженной шестерне механизма газораспределения. Исправное зацепление поддерживает заданную взаимосвязь между положением коленвала и работой клапанного механизма.

Модель имеет 28 прямых зубьев, наружный диаметр 75 мм, посадочное отверстие диаметром 40 мм и ширину 16 мм. В посадочном отверстии предусмотрен шпоночный паз, который фиксирует угловое положение детали на валу. Эти параметры важны при подборе: шестерни с похожим внешним видом могут различаться числом зубьев, посадкой, шириной венца и исполнением паза, поэтому одного обозначения мощности двигателя недостаточно.

Назначение и признаки необходимости замены

Распределительная шестерня постоянно работает в зацеплении с ответной деталью. Основанием для проверки служат поврежденные или заметно изношенные зубья, сколы кромок, увеличенный люфт в зубчатой паре, нарушение посадки на валу либо деформация шпоночного паза. Такие дефекты способны сопровождаться посторонним механическим шумом и нарушением согласованной работы газораспределительного привода. Решение о замене принимают после разборки и оценки не только этой шестерни, но и сопряженного зубчатого колеса.

Если зубья ответной шестерни имеют выраженную выработку, установка одной новой детали не устраняет причину неправильного зацепления. Также следует проверить состояние посадочной поверхности коленвала, шпонки и паза. Шестерня должна садиться без перекоса и недопустимого люфта; ударная установка может повредить кромки отверстия, паз или зубчатый венец.

Что сверить перед покупкой

• Двигатель: обозначение 190N и дизельное исполнение с водяным охлаждением.
• Количество зубьев: 28, обозначаемое как Z-28.
• Основные размеры: наружный диаметр 75 мм, посадочный диаметр 40 мм, ширина 16 мм.
• Посадка: наличие шпоночного соединения и соответствие формы паза старой детали.
• Зубчатая пара: профиль, расположение и состояние ответной шестерни должны обеспечивать правильное зацепление.

Название модели мотоблока не всегда однозначно определяет установленную модификацию двигателя. Надежнее сопоставить обозначение мотора и фактические параметры снятой шестерни. Особое внимание требуется к предложениям для двигателей R190, N190, 190N и близких серий: похожие обозначения не отменяют проверку размеров, числа зубьев и посадки.

Рекомендации по установке

Монтаж выполняют на очищенные посадочные поверхности после проверки коленвала, шпонки и сопряженной шестерни. При сборке необходимо совместить предусмотренные изготовителем метки газораспределения и сохранить правильное взаимное положение зубчатых колес. После установки проверяют свободное вращение механизма вручную, отсутствие закусывания, перекоса и ненормального бокового люфта. Окончательную сборку двигателя проводят по технической документации конкретной модификации 190N.

Эта шестерня подходит для ремонта газораспределительного привода двигателя 190N, когда снятая деталь имеет 28 зубьев и размеры 40×75×16 мм. Точная сверка до разборки и контроль сопряженных деталей при монтаже помогают восстановить корректное зацепление и избежать повторного ремонта из-за несовместимой посадки или изношенной зубчатой пары.
