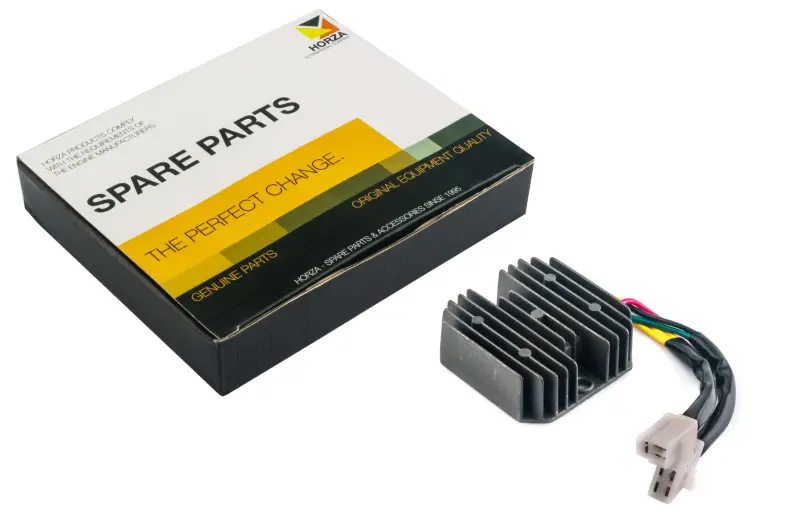

Реле-регулятор зарядки HORZA 4T GY6 125/150, 7 проводов (4+3)

Реле-регулятор зарядки HORZA для 4T GY6 125/150

Трехфазный реле-регулятор предназначен для системы зарядки скутеров с четырехтактными двигателями GY6 объемом 125 или 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исполнение включает семь проводов и два разъема в конфигурации 4+3.

Назначение и работа регулятора

Во время работы двигателя напряжение генератора изменяется вместе с частотой вращения. Реле-регулятор преобразует вырабатываемый генератором ток и не позволяет напряжению бесконтрольно повышаться. Исправная система поддерживает заряд аккумулятора и нормальную работу освещения и других потребителей, рассчитанных на штатную электросистему скутера.

Корпус детали выполнен с выраженными охлаждающими ребрами. Такая форма увеличивает площадь рассеивания тепла, которое возникает при работе силовой электроники. Проводной вывод разделен на две соединительные колодки: одну на четыре контакта и вторую на три. Это важная особенность конкретного исполнения, поскольку для техники GY6 выпускаются регуляторы с другим количеством проводов, разъемов и иной схемой контактов.

Поводом для проверки регулятора могут быть отсутствие или недостаточный уровень зарядки аккумулятора, чрезмерное повышение напряжения, изменение яркости света при работе двигателя либо повторное разряжение исправной батареи. Такие признаки не всегда означают неисправность только этой детали: похожие проявления вызывают поврежденная проводка, окисленные контакты, плохое соединение массы, неисправность генератора или самого аккумулятора.

Что проверить перед выбором

• Тип техники: деталь рассчитана на скутеры с четырехтактным двигателем семейства GY6 в исполнениях 125 и 150 см³.
• Количество проводов: у подходящего штатного регулятора должно быть семь проводов. Варианты на четыре, пять, шесть или восемь проводов не являются прямой заменой только на основании внешне похожего корпуса.
• Конфигурация подключения: здесь применены две колодки 4+3. Сверьте число контактов, форму корпусов разъемов, расположение направляющих и фиксаторов.
• Распиновка: одинаковое количество контактов еще не подтверждает совпадение соединений. До монтажа необходимо сопоставить назначение проводов со схемой конкретной модели скутера.
• Размещение: сравните форму корпуса, положение крепежных точек, длину проводного вывода и свободное пространство возле штатного места установки.

Установка и проверка после замены

Перед монтажом отключают аккумулятор, затем разъединяют штатные колодки и снимают старый регулятор. Контакты ответной части проводки должны быть чистыми, плотно удерживаться в корпусах и не иметь следов оплавления или сильного окисления. Ослабленный контакт создает дополнительный нагрев и способен сохранить неисправность даже после установки новой детали.

Регулятор закрепляют без перекоса в предусмотренном месте, не пережимая проводной вывод и не укладывая его вплотную к горячим или подвижным деталям. Разъемы соединяют до срабатывания фиксаторов. Изменять порядок проводов или подключать колодки по одному лишь совпадению цветов нельзя без проверки штатной схемы скутера.

После монтажа проверяют зарядку аккумулятора при выключенном и работающем двигателе, а также наблюдают за ее изменением при разных оборотах. Если показатели остаются нестабильными, отдельно диагностируют генератор, проводку, массу, соединения и аккумулятор. HORZA 4T GY6 125/150 подходит для ремонта именно тех систем, где штатно используется трехфазный семипроводный регулятор с двумя колодками 4+3.
