Реле-регулятор зарядки 4T GY6 125/150, 6 проводов 3+3 MANLE

Реле-регулятор зарядки MANLE для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки скутеров с четырехтактными двигателями GY6 рабочим объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправный регулятор помогает поддерживать стабильную работу освещения и других потребителей при изменении оборотов двигателя.

Эта модификация имеет шесть проводов, разделенных между двумя трехконтактными разъемами по схеме 3+3. Такое исполнение является обязательным критерием подбора: регуляторы для GY6 встречаются с разным количеством проводов, разъемами и распиновкой. Совпадения названия двигателя и рабочего объема недостаточно — перед установкой необходимо сопоставить конфигурацию старой детали и проводки скутера.

Что проверить при выборе

• Тип двигателя: четырехтактный GY6 категории 125/150 см³.
• Количество проводов: шесть, а не четыре или пять.
• Разъемы: две отдельные трехконтактные колодки в конфигурации 3+3.
• Подключение: форма колодок, положение фиксаторов, расположение контактов и порядок проводов должны соответствовать проводке конкретного скутера.
• Установка корпуса: следует заранее сравнить способ крепления и доступное место со снятым регулятором.

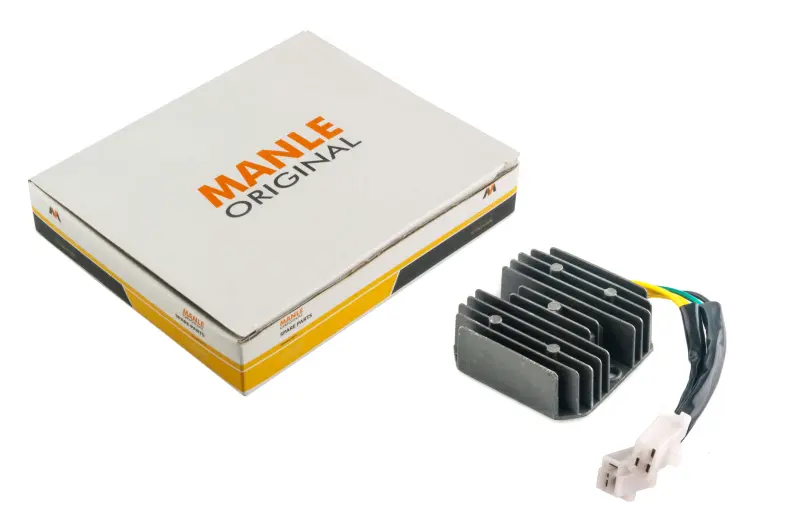

Корпус выполнен с выраженными охлаждающими ребрами. При монтаже вокруг него не должны оставаться зажатые провода или детали, мешающие нормальному отводу тепла. Разъемы соединяют до полной фиксации, без перекоса и натяжения жгута. Окисленные, ослабленные либо потемневшие контакты необходимо привести в исправное состояние до подключения нового регулятора: плохой контакт способен нагреваться и создавать те же симптомы, которые принимают за неисправность самого прибора.

Когда требуется проверка регулятора

Поводом для диагностики становятся недостаточный заряд аккумулятора, чрезмерное повышение напряжения, заметное изменение яркости света при наборе оборотов, нагрев или повреждение соединительных колодок. Эти признаки не указывают только на одну деталь: перед заменой проверяют аккумулятор, генератор, массу, целостность проводов и состояние разъемов. Измерение напряжения на клеммах аккумулятора при заглушенном и работающем двигателе позволяет оценить работу системы, но допустимые значения следует брать из сервисных данных конкретной модели.

Новый регулятор устанавливают при отключенном питании, сохраняя штатную прокладку проводов и надежное крепление корпуса. Нельзя переставлять контакты или соединять провода только по похожему цвету без схемы скутера. После монтажа проверяют плотность соединений, отсутствие нагрева колодок и изменение напряжения при работе двигателя. Такой порядок помогает отличить исправление причины от временного исчезновения симптомов.

Практический сценарий замены

Модель MANLE подходит для ремонта техники GY6 125/150, в которой изначально применяется шестипроводное подключение с двумя колодками 3+3. Она особенно актуальна, когда старый регулятор имеет поврежденный корпус, следы перегрева, нестабильную работу либо не обеспечивает нормальный режим зарядки после проверки остальных компонентов. Для точного подбора положите обе детали рядом и сопоставьте число проводов, конфигурацию разъемов, расположение контактов и крепление. Если хотя бы один из этих признаков отличается, подключать регулятор без проверки схемы конкретного скутера не следует.
