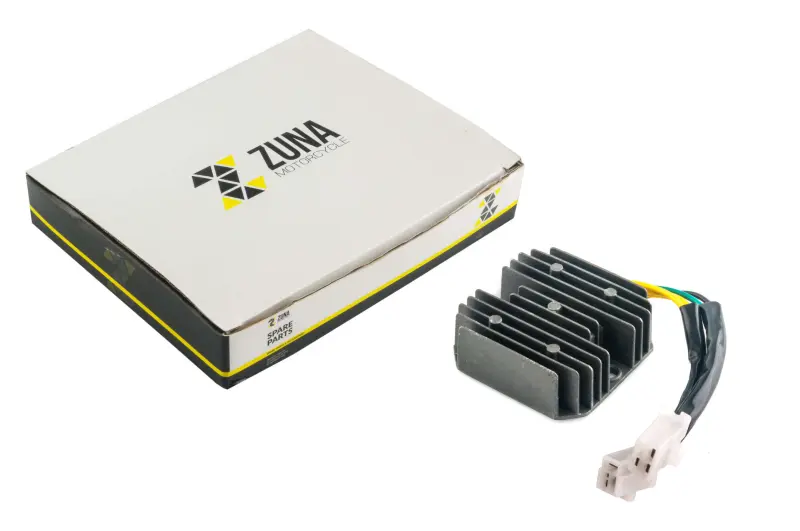

Реле-регулятор зарядки ZUNA для GY6 125/150, 6 проводов 3+3

Реле-регулятор зарядки ZUNA для GY6 125/150

Реле-регулятор предназначен для четырехтактных скутеров с двигателями семейства GY6 125/150 и системой подключения на шесть проводов, разделенных по схеме 3+3. Деталь работает между генератором и аккумулятором: принимает вырабатываемый статором переменный ток, преобразует его в постоянный и регулирует выходное напряжение. Благодаря этому аккумулятор получает заряд, а бортовое электрооборудование — подходящее питание при работающем двигателе.

Назначение и конструкция

В одном корпусе объединены выпрямитель и регулятор напряжения. Выпрямительная часть преобразует ток генератора, а регулирующая ограничивает его выход до уровня, необходимого системе зарядки. Такая деталь участвует не только в пополнении заряда аккумулятора: от ее исправности также зависит стабильность питания освещения и другого электрооборудования скутера.

Модуль выполнен в компактном ребристом корпусе с выведенным жгутом проводов. Ребра увеличивают площадь поверхности корпуса и помогают отводить тепло, возникающее во время работы электроники. Подключение рассчитано на шесть проводов и две трехконтактные группы. Формат 3+3 является обязательным критерием подбора: в технике с GY6 встречаются регуляторы с другим количеством проводов и иным расположением контактов.

Что проверить при выборе

• Тип двигателя. Эта версия предназначена для четырехтактной техники семейства GY6 125/150.
• Количество проводов. У заменяемой детали должно быть шесть проводов; варианты на пять или семь проводов не являются прямой заменой по одному только названию двигателя.
• Схема разъемов. Требуется конфигурация 3+3 — две группы по три контакта. Нужно сопоставить форму колодок, расположение фиксаторов и контактов со штатной проводкой.
• Подключение проводов. Перед установкой следует сверить назначение контактов со схемой конкретного скутера. Одинаковое число проводов еще не подтверждает совпадение их распиновки.
• Габариты и крепление. Корпус должен помещаться на штатном месте, а провода — доходить до ответных колодок без натяжения и резких перегибов.

Подбирать регулятор только по рабочему объему двигателя недостаточно. Даже среди скутеров GY6 125 и 150 применяются разные исполнения зарядной системы. Надежный способ выбора — одновременно сопоставить семейство двигателя, шесть проводов, деление разъемов 3+3, форму колодок, расположение контактов и схему проводки конкретной модификации.

Когда требуется проверка и замена

Поводом для диагностики могут быть отсутствие нормального заряда аккумулятора, его повторная разрядка, чрезмерное зарядное напряжение, нестабильная работа света или заметный нагрев соединений. Эти признаки не указывают исключительно на регулятор: похожие симптомы возникают при неисправности аккумулятора или статора, плохом контакте, окислении разъемов и повреждении проводки. Поэтому перед заменой проверяют все основные части системы зарядки и состояние соединений.

При монтаже контакты должны быть чистыми и плотно удерживаться в колодках. Разъемы соединяют без перекоса и чрезмерного усилия, а жгут размещают вдали от подвижных и сильно нагревающихся частей. После установки проверяют зарядное напряжение на аккумуляторе при работающем двигателе и убеждаются, что его поведение соответствует сервисным данным конкретной модели. Такой контроль помогает отличить исправную работу нового регулятора от неисправностей статора, аккумулятора или проводки.

ZUNA с шестью проводами 3+3 подходит для ремонта скутера GY6 125/150 именно тогда, когда штатная конфигурация подключения полностью совпадает. Точная проверка разъемов и распиновки перед монтажом снижает риск ошибочного заказа и неправильного подключения.
