Реле-регулятор MANLE mod B для GY6 125/150, 5 проводов

Реле-регулятор MANLE mod B для скутеров GY6 125/150

Реле-регулятор предназначено для системы зарядки четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправный регулятор помогает поддерживать нормальную работу аккумулятора, освещения и других потребителей при изменении оборотов двигателя.

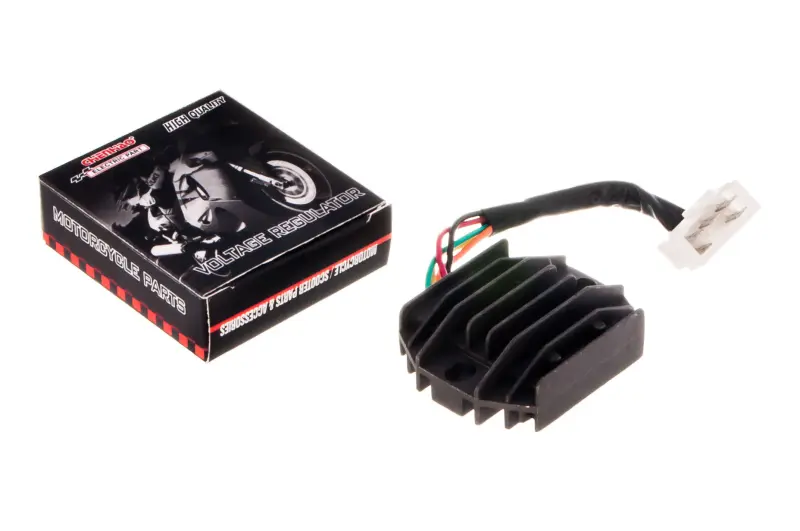

Эта модификация выполнена с пятью проводами, собранными в общий жгут с разъемом. Черный корпус имеет развитые наружные ребра и отверстия для крепления. Такая конструкция рассчитана на установку в штатном месте соответствующей версии проводки GY6. Обозначение mod B указывает на конкретное исполнение детали, поэтому при подборе важны не только объем и семейство двигателя, но и конфигурация подключения.

Назначение и совместимость

Модель применяется на китайских четырехтактных скутерах GY6 125 и GY6 150. Для нее заявлена совместимость с двигателями 152QMI/1P52QMI и 157QMJ/1P57QMJ. Эти обозначения позволяют определить подходящее семейство мотора, однако на технике одного объема могут встречаться разные регуляторы: с другим количеством проводов, расположением контактов, формой разъема или схемой подключения. Поэтому одного указания «125 см³» либо «150 см³» для уверенного выбора недостаточно.

Перед заказом сравните старую деталь с этой версией по пяти основным признакам: количество проводов, форма ответной колодки, расположение контактов внутри разъема, длина и направление выхода жгута, а также размещение крепежных отверстий. Цвета проводов могут использоваться как дополнительная подсказка, но подключать регулятор только по совпадению цветов нельзя. Решающее значение имеют схема проводки конкретного скутера и назначение каждого контакта.

Практические особенности

• Совмещает выпрямление и регулирование: преобразует выход генератора для зарядки аккумулятора и одновременно ограничивает повышение напряжения при росте оборотов.
• Ребристый корпус: увеличенная наружная поверхность способствует отводу тепла, которое возникает во время работы полупроводникового регулятора.
• Проводной вывод с общей колодкой: подходит для штатной проводки, рассчитанной именно на пятижильное исполнение mod B, без раздельного подключения каждой клеммы.

Когда требуется проверка регулятора

Поводом для диагностики системы зарядки могут быть систематический разряд аккумулятора во время поездок, заметное изменение яркости света вместе с оборотами, перегорание ламп, чрезмерное повышение напряжения или отсутствие зарядного тока. Такие признаки не всегда означают неисправность именно реле-регулятора: похожее поведение вызывают плохой контакт в колодке, окисление клемм, повреждение проводки, неисправность генератора или изношенный аккумулятор. Перед заменой следует измерить напряжение, проверить соединения и исключить другие причины.

Установка и контроль после замены

Монтаж выполняют при отключенном аккумуляторе. Разъем должен входить без перекоса и удерживаться штатным фиксатором; потемневшие, ослабленные либо оплавленные контакты необходимо привести в исправное состояние до подключения новой детали. Корпус закрепляют в предусмотренной точке без натяжения жгута, перегибов проводов и контакта с горячими или подвижными частями скутера. Ребра корпуса не стоит закрывать плотными материалами, поскольку свободный теплообмен важен для нормального режима регулятора.

После установки проверяют зарядку на аккумуляторе при выключенных и включенных потребителях, а также на разных оборотах двигателя. Если параметры остаются нестабильными, необходимо продолжить диагностику генератора, массы, разъемов и проводки. MANLE mod B стоит выбирать как замену пятижильному регулятору на совместимом GY6 только после сверки разъема, контактов, крепления и схемы подключения.
