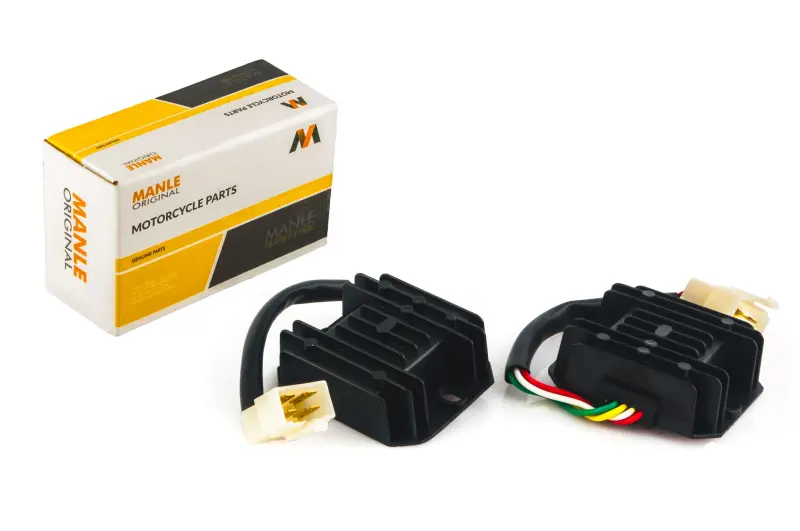

Реле-регулятор зарядки MANLE 4T GY6 125/150, 4 провода

Реле-регулятор зарядки MANLE для 4T GY6 125/150

Реле-регулятор предназначено для системы зарядки четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и удерживает на уровне, необходимом для зарядки аккумулятора и нормальной работы бортового электрооборудования. Исполнение на четыре провода рассчитано на соответствующую схему подключения, поэтому перед заказом необходимо сопоставить не только обозначение двигателя, но и разъемы установленной детали.

Модель подходит для распространенных двигателей GY6 125 и GY6 150, включая обозначения 152QMI/1P52QMI и 157QMJ/1P57QMJ. Однако одинаковый объем двигателя сам по себе не подтверждает полную совместимость: на скутерах одной кубатуры могут применяться регуляторы с другим количеством проводов, расположением контактов или способом крепления. Для правильного подбора сравните старую деталь по конфигурации штекеров, числу проводов, порядку контактов, форме корпуса и расположению крепежного отверстия.

Назначение в системе зарядки

Во время работы двигателя генератор создает напряжение, параметры которого меняются вместе с частотой вращения. Реле-регулятор преобразует поступающий сигнал для зарядки аккумулятора и одновременно ограничивает напряжение в бортовой сети. Исправная деталь помогает поддерживать предсказуемую работу освещения и другого оборудования, подключенного к системе скутера. Ребристый корпус увеличивает площадь отвода тепла, возникающего при работе регулятора, а проводное подключение со штекерами позволяет соединить его со штатной проводкой подходящей конфигурации.

Неисправность регулятора может сопровождаться отсутствием или недостаточным уровнем зарядки, чрезмерным ростом напряжения при повышении оборотов, изменением яркости ламп либо повторным разрядом исправного аккумулятора. Эти признаки не указывают только на одну деталь: похожие симптомы возникают при повреждении генератора, плохом контакте массы, окислении разъемов, обрыве проводки или неисправности аккумулятора. Перед заменой следует проверить состояние контактов и проводов, напряжение аккумулятора при выключенном и работающем двигателе, а также выход генератора по процедуре, предусмотренной для конкретного скутера.

Что проверить при выборе

• Тип техники: четырехтактный скутер с двигателем семейства GY6.
• Рабочий объем: 125 или 150 см³.
• Исполнение подключения: четыре провода; количество, форма и расположение контактов должны совпадать со штатной проводкой.
• Двигатель: заявлена совместимость с GY6 125, GY6 150, 152QMI/1P52QMI и 157QMJ/1P57QMJ.
• Монтаж: сопоставьте габариты корпуса, длину проводов, положение штекеров и точку крепления со снятым регулятором.

Установка и проверка после замены

Монтаж выполняют на штатном месте с надежной фиксацией корпуса и плотным соединением разъемов. Контакты должны быть чистыми, без следов подгорания, влаги и сильного окисления; ослабленный контакт способен нагреваться и нарушать зарядку даже при исправном регуляторе. Провода укладывают без натяжения, перегибов и соприкосновения с горячими или подвижными частями. Перед подключением необходимо соблюдать порядок работ, указанный в сервисной документации скутера, и исключить короткое замыкание со стороны аккумулятора.

После установки проверьте работу системы измерительным прибором: напряжение должно оцениваться на аккумуляторе при разных оборотах и с учетом требований производителя техники. Если проблема сохраняется, диагностику продолжают по всей системе — от генератора и соединения массы до разъемов, проводки и состояния аккумулятора. Такой подход позволяет установить причину неисправности и не заменять исправные компоненты без необходимости.
