Реле-регулятор зарядки ZUNA для 4T GY6 125/150, 4 провода

Реле-регулятор зарядки ZUNA для GY6 125/150

Реле-регулятор предназначен для системы зарядки китайских скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает переменный ток от статора, преобразует его в постоянный и ограничивает напряжение, поступающее к аккумулятору и бортовому оборудованию. Благодаря этому аккумулятор пополняет заряд во время работы двигателя, а подключенные потребители получают контролируемое питание.

Эта версия рассчитана на четырехпроводное подключение. Она подходит для двигателей GY6 125 и GY6 150, включая обозначения 152QMI/1P52QMI и 157QMJ/1P57QMJ. При этом одного совпадения объема двигателя недостаточно: на скутерах одного семейства могут применяться регуляторы с разным числом проводов, расположением контактов, формой штекера и схемой соединения. Перед заказом необходимо сопоставить снятую деталь и разъем проводки.

Конструкция и назначение

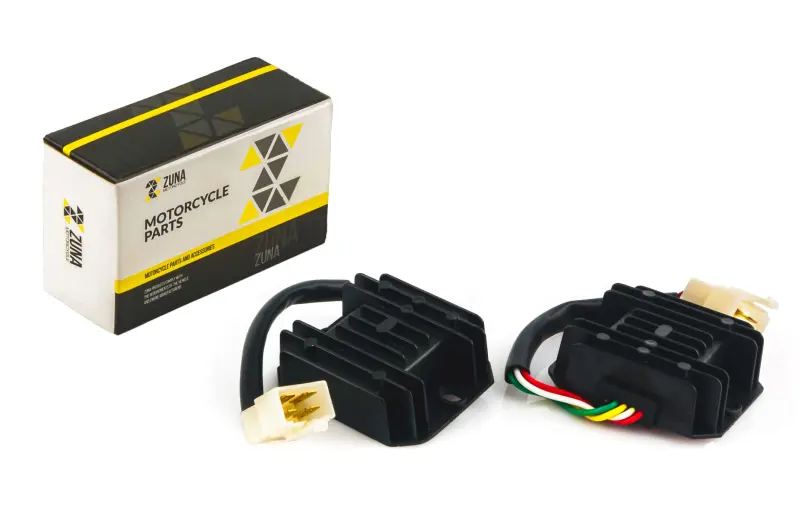

Регулятор выполнен в компактном черном корпусе с выраженными охлаждающими ребрами. Корпус имеет крепежные проушины, а соединение со штатной проводкой выполняется через короткий проводной вывод и пластиковый штекер. Ребристая наружная поверхность увеличивает площадь отвода тепла, которое образуется при работе силовой электроники. Крепление корпуса также удерживает деталь в предусмотренном производителем месте и не дает ей свободно перемещаться рядом с проводкой.

Исправный регулятор участвует сразу в двух процессах: выпрямляет ток статора и удерживает зарядное напряжение в допустимом для техники режиме. Неисправность этого компонента может проявляться отсутствием нормальной зарядки, быстрым разрядом аккумулятора либо чрезмерным напряжением. Похожие симптомы способны вызывать аккумулятор, статор, поврежденная проводка, плохой контакт или нарушение соединения с массой, поэтому замену лучше выполнять после проверки всей системы мультиметром.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³.
• Обозначение двигателя: 152QMI/1P52QMI либо 157QMJ/1P57QMJ.
• Подключение: четыре провода, соответствующая форма штекера и такое же расположение клемм.
• Монтаж: совпадение точек крепления, габаритов посадочного места и направления проводного вывода.
• Состояние проводки: отсутствие оплавления, окисления, ослабленных клемм и повреждения изоляции возле разъема.

Практические рекомендации по установке

Перед монтажом сопоставьте новый регулятор со снятым по корпусу, креплению, числу проводов, штекеру и расположению контактов. Цвета проводов не следует считать единственным критерием: схема конкретной модификации должна соответствовать штатной проводке скутера. Разъем соединяют без перекоса и чрезмерного усилия, а проводной вывод укладывают так, чтобы он не касался горячих частей двигателя, острых кромок и подвижных деталей.

После установки полезно измерить напряжение на аккумуляторе при выключенном и работающем двигателе и сравнить результат с техническими данными конкретного скутера. Если зарядка не восстановилась, следует проверить аккумулятор, выход статора, предохранители, разъемы и соединение с массой. Такой порядок помогает устранить настоящую причину неисправности и не менять исправные компоненты. Модель ZUNA подойдет для ремонта штатной четырехпроводной системы GY6 125/150 при полном совпадении подключения и посадочного места.
