Обгонная муфта (маховик) 4T CB/CG 200 MANLE

Обгонная муфта (маховик) 4T CB/CG 200 MANLE

Обгонная муфта MANLE предназначена для пускового привода мотоциклов с четырёхтактными двигателями серии CB/CG 200. Узел работает совместно с электростартером: во время запуска передаёт вращение от стартера к коленчатому валу, а после пуска разъединяет привод. Деталь также может встречаться под названиями «маховик» или «бендикс», поэтому при подборе важно учитывать не только употребляемое название, но и фактическую конструкцию установленного механизма.

Рабочее состояние муфты напрямую влияет на передачу усилия при запуске. Проверка этого узла требуется, если стартер вращается, но двигатель не проворачивается, привод проскальзывает либо во время запуска слышны посторонние щелчки. Такие признаки могут быть связаны не только с обгонной муфтой, поэтому перед заменой следует осмотреть весь пусковой привод, оценить износ демонтированной детали и проверить сопрягаемые элементы стартера. Это поможет точнее определить причину неисправности и избежать замены исправного узла.

Конструкция и комплектность

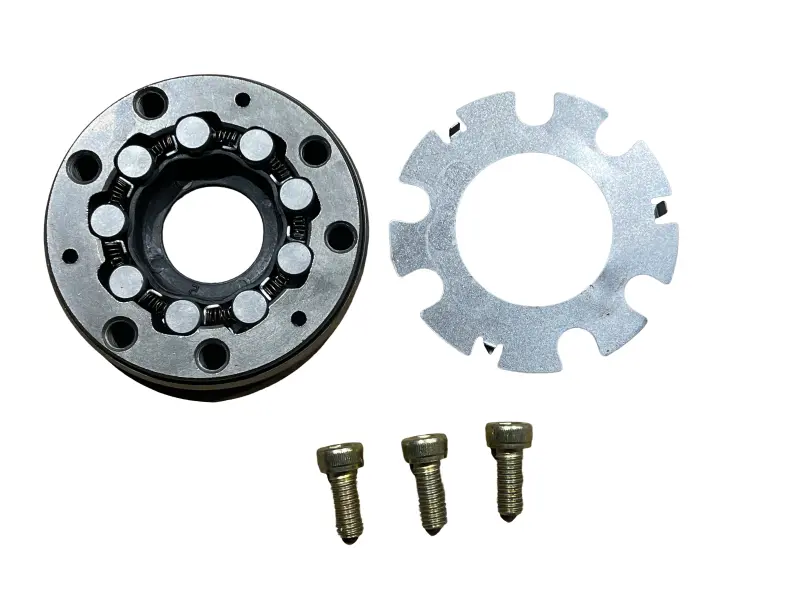

В комплект входят корпус обгонной муфты с девятью роликами, прижимная пластина и три крепёжных винта. Роликовый механизм обеспечивает передачу вращения в момент пуска и последующее разъединение привода. Комплектное исполнение рассчитано на вариант CB/CG 200, но одинаковое обозначение серии или объёма двигателя ещё не гарантирует совпадения с конкретным мотоциклом. У разных модификаций могут отличаться посадочные места, крепёжные точки и сопрягаемые детали.

Перед покупкой положите демонтированный узел рядом с новым и последовательно сравните основные конструктивные элементы. Должны совпадать внешний контур корпуса, центральная посадка, количество и расположение крепёжных отверстий, форма прижимной пластины и направление работы механизма. Особенно внимательно проверьте те участки, через которые муфта устанавливается и соединяется с остальными деталями пускового привода. Даже внешне похожий узел для CB/CG может относиться к другой версии двигателя.

Подбор для мотоцикла

При подборе учитывайте маркировку двигателя и исполнение ранее установленной муфты. Не выбирайте запчасть только по обозначению «CG 200», рабочему объёму или одному общему названию детали. Для правильной замены необходимо полное конструктивное совпадение с демонтированным узлом. Такой подход особенно важен, если история предыдущего ремонта неизвестна или на мотоцикле уже менялись элементы системы запуска.

До начала работ убедитесь, что сравнение можно выполнить по всем ключевым точкам. Проверьте корпус, центральное отверстие, крепёж, пластину и сопряжение с соседними элементами. Если хотя бы один из этих параметров отличается, устанавливать деталь без дополнительной проверки не следует. Точный подбор до окончательной разборки сокращает риск повторного демонтажа и помогает заранее убедиться, что муфта подходит к конкретному исполнению двигателя.

Установка и проверка

Замену удобно выполнять во время обслуживания пускового привода, когда доступны связанные детали стартера. Перед сборкой проверьте их состояние и убедитесь, что причина проскальзывания, щелчков или отсутствия передачи вращения не находится в другом элементе системы. Устанавливайте муфту в штатной последовательности и соблюдайте направление работы механизма, предусмотренное конструкцией двигателя.

После установки узел должен передавать вращение при включении электростартера и разъединять привод после запуска. Обгонная муфта MANLE подходит для замены изношенного или повреждённого механизма на CB/CG 200 при полном совпадении корпуса, посадки, крепёжных точек, пластины и направления работы с ранее установленной деталью.
