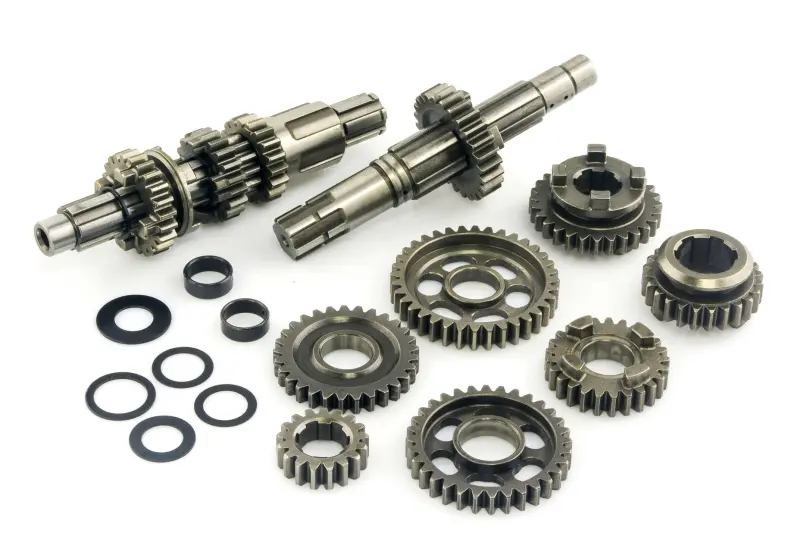

Коробка передач в сборе 4T CG150 MANLE

Коробка передач в сборе MANLE для двигателя 4T CG150

Комплект предназначен для ремонта механической коробки передач мотоциклов с четырехтактным двигателем семейства CG150 объемом 150 см³. Он объединяет основные валы и шестерни, которые передают вращение внутри двигателя и формируют передаточные отношения выбранных ступеней. Такое исполнение подходит для восстановления трансмиссии при повреждении нескольких взаимосвязанных деталей, когда установка отдельных шестерен не решает проблему комплексно.

Коробка передач работает внутри картера двигателя: шестерни на первичном и вторичном валах образуют пары, а механизм переключения вводит в работу нужную ступень. От состояния зубьев, посадочных поверхностей, шлицев и фиксации деталей зависит четкость переключения и стабильная передача крутящего момента. Комплект MANLE рассчитан на применение в конфигурации 4T CG150 и относится к категории валов с шестернями коробки передач.

Когда требуется замена

Основанием для ремонта могут быть поврежденные или заметно изношенные зубья, выработка на шлицах и посадочных местах, деформация вала, металлический шум, затрудненное включение ступеней либо самопроизвольное выключение передачи. Перед заказом коробку необходимо разобрать и провести дефектовку. Похожие симптомы способны вызывать вилки переключения, барабан, подшипники, фиксаторы или повреждения картера, поэтому эти детали проверяют отдельно.

Совместимость и подбор

Основное обозначение применения — четырехтактный двигатель CG150. Для этой коробки также заявлено использование на ряде мотоциклов китайского типа, включая Geon Country CG 150, Geon Pantera 150, отдельные модели Kinlon JL125 и JL150, Lifan LF150, Loncin LX150, Musstang MT150, Spark SP150, Viper ZS150, Zongshen ZS150 и ZUBR 150ZH. Названия модели и рабочего объема недостаточно для безусловного подбора: в пределах одной серии встречаются разные модификации двигателя и трансмиссии.

До покупки сравните старую коробку с новой по типу двигателя, общей компоновке двух валов, длине и диаметрам посадочных участков, расположению шлицев, количеству и последовательности шестерен, форме торцов и местам установки стопорных колец. Отдельно проверьте сопряжение первичного вала с механизмом сцепления, вторичного вала — с приводом ведущей звезды, а также соответствие посадок в картере. Если двигатель заменялся ранее, ориентироваться следует на фактически установленный агрегат, а не только на модель мотоцикла.

Подготовка к установке

Монтаж выполняют при разборке двигателя и открытом картере коробки передач. До сборки очищают внутренние полости, удаляют продукты износа и проверяют состояние подшипников, втулок, вилок, барабана переключения, стопорных деталей и посадочных мест. Повторное использование поврежденных сопряженных компонентов может ухудшить работу новых валов и шестерен. Все детали устанавливают в предусмотренной последовательности по ремонтной документации конкретного двигателя.

После сборки до окончательного закрытия картера проверяют свободное вращение валов, осевую фиксацию и последовательное включение всех ступеней. Коробка передач MANLE 4T CG150 подходит для планового восстановления трансмиссии и капитального ремонта двигателя, если геометрия валов, расположение шестерен и исполнение посадочных мест совпадают с демонтированным комплектом.
