Коленчатый вал Honda Tact AF16 с сепаратором HORZA

Коленчатый вал HORZA для Honda Tact AF16

Коленчатый вал предназначен для ремонта двигателя двухтактного скутера Honda Tact в модификации AF16 (Tact Full Mark SA50M) с рабочим объемом 50 см³. Деталь преобразует возвратно-поступательное движение поршня во вращение и передает создаваемый двигателем крутящий момент на сопряженные механизмы. В комплект входит сепаратор, поэтому позиция подходит для планового восстановления кривошипно-шатунного механизма с учетом указанной комплектации.

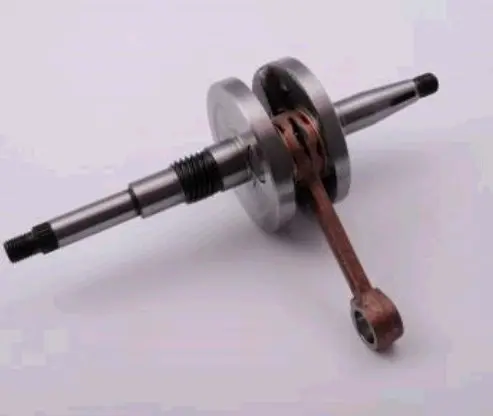

Конструкция представляет собой коленчатый вал в сборе с шатуном: две щеки соединены кривошипным пальцем, а по обе стороны расположены ступенчатые концы для установки в двигатель и сопряжения с другими деталями. Такая деталь работает при постоянной переменной нагрузке, поэтому состояние шеек, посадочных поверхностей, резьбы, шлицев и шатунного соединения непосредственно отражается на ровности вращения и работе двигателя. Изношенный или деформированный вал может сопровождаться стуком, усиленной вибрацией, биением и нарушением передачи момента.

Совместимость и подбор

Основной ориентир при выборе — модификация Honda Tact AF16. Одного общего названия модели скутера недостаточно: в семействе Tact применялись разные двигатели и варианты коленчатых валов. Перед заказом необходимо проверить обозначение модификации техники и конфигурацию снятой детали. Сравните расположение и форму обоих концов вала, длину ступеней, посадочные места под подшипники и сальники, тип резьбовых и шлицевых участков, положение щек и исполнение шатуна. Если двигатель ранее заменяли или ремонтировали с использованием деталей другой версии, подбор выполняют по фактически установленному мотору.

• Назначение: восстановление кривошипно-шатунного механизма двигателя скутера.
• Совместимая модификация: Honda Tact AF16, также обозначаемая как Tact Full Mark SA50M.
• Тип двигателя: двухтактный, 50 см³.
• Исполнение: коленчатый вал с установленным шатуном.
• Комплектация: коленчатый вал и сепаратор.
• Марка детали: HORZA.

Когда требуется замена

Основанием для проверки коленчатого вала становятся металлический стук из двигателя, непривычная вибрация, заметное биение, люфт шатуна, повреждение посадочных поверхностей, резьбы или шлицев. Похожие симптомы могут возникать и при неисправности подшипников, поэтому перед разборкой полезна полноценная диагностика. После демонтажа оценивают состояние самого вала, коренных подшипников, сальников, картера и сопряженных деталей. Это позволяет устранить причину неисправности, а не ограничиться заменой одной поврежденной позиции.

Установка и проверка после ремонта

Монтаж коленчатого вала связан с разборкой двигателя и разъединением половин картера. Посадочные поверхности очищают, подшипники и сальники проверяют на износ, а вал устанавливают подходящим съемно-монтажным инструментом без ударов по щекам и концам. При сборке нельзя стягивать половины картера с перекосом: боковая нагрузка способна нарушить положение вала или затруднить его вращение. После соединения картера проверяют свободный ход, отсутствие заеданий и корректное положение сопряженных деталей.

Коленчатый вал HORZA для AF16 выбирают для капитального ремонта либо восстановления двигателя после выявленного износа штатной детали. Точная сверка модификации мотора и геометрии демонтированного вала помогает избежать несовпадения посадок и выполнить ремонт без повторной разборки.
