Редуктор заднего хода в сборе ZUBR CG 150/200 IDE

Редуктор заднего хода ZUBR CG 150/200 IDE

Редуктор заднего хода предназначен для техники ZUBR CG 150/200, в трансмиссии которой предусмотрено движение назад. Деталь предлагается в собранном исполнении: корпус объединяет механизм редуктора, выходной вал и элементы управления задней передачей. Такой формат подходит для ремонта, при котором требуется заменить узел целиком, не подбирая его внутренние детали по отдельности.

Основная задача редуктора — участвовать в передаче крутящего момента при включении заднего хода. Исправность этого механизма особенно важна для техники, которую приходится разворачивать или точно устанавливать на ограниченной площадке. Замена может потребоваться, если задняя передача перестала включаться, возникает посторонний шум, вал вращается с заеданием либо в корпусе обнаружен значительный люфт. Перед установкой причину неисправности следует определить вместе с состоянием сопряженных деталей трансмиссии.

Конструкция и назначение

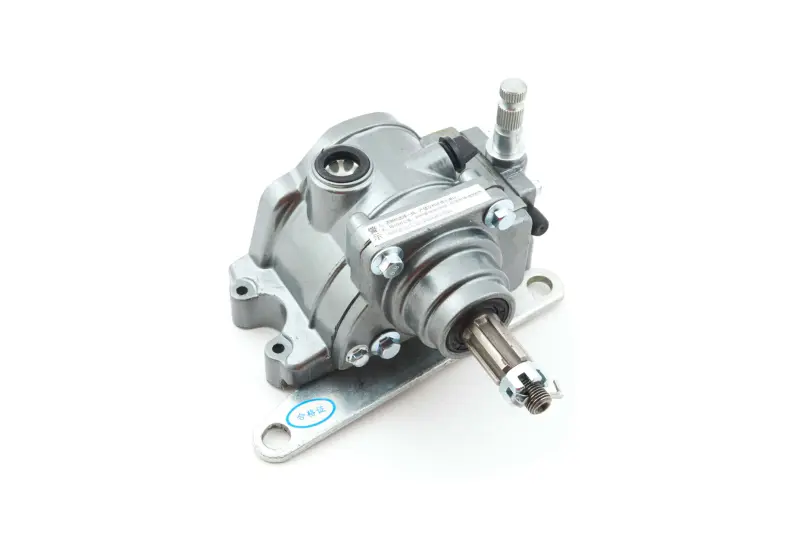

Редуктор выполнен как отдельный корпусной механизм. В конструкции предусмотрены выступающий выходной вал с резьбовым окончанием, вертикальный шлицевой вал управления, крепежные проушины и опорная планка. Несколько точек фиксации задают положение корпуса относительно других деталей привода, поэтому при подборе имеет значение не только обозначение техники, но и геометрия каждого соединения.

Исполнение в сборе сокращает количество операций, связанных с разборкой старого редуктора и переносом его внутренних компонентов. При этом наружные детали, крепеж и сопряжения конкретной машины необходимо оценивать отдельно: название CG 150/200 охватывает технику с разными годами выпуска и вариантами исполнения.

Что проверить перед выбором

• модель техники ZUBR и принадлежность двигателя к исполнению CG 150 или CG 200;
• форму корпуса и расположение крепежных отверстий относительно опорной планки;
• положение выходного и вертикального управляющего валов;
• диаметр, длину, профиль и резьбовое окончание выходного вала;
• тип соединения с соседними деталями трансмиссии и свободное пространство для корпуса;
• направление установки, положение рычага управления и полный ход механизма.

Сравнение проводят непосредственно со снятым редуктором. Корпуса похожего назначения могут отличаться расстоянием между креплениями, расположением валов и способом соединения с приводом. Совпадение объема двигателя само по себе не подтверждает взаимозаменяемость, поэтому все посадочные признаки нужно проверять в комплексе.

Установка и проверка после ремонта

До монтажа очищают место установки и осматривают сопряженные детали: крепления не должны быть деформированы, а соединения валов — иметь повреждения, способные помешать правильной посадке. Корпус устанавливают без перекоса и принудительного стягивания несовпадающих отверстий. Вал должен входить в ответное соединение свободно, без ударной нагрузки и бокового напряжения.

После фиксации проверяют перемещение механизма управления и корректность включения положений при неподвижной технике. Затем контролируют свободное вращение привода без подклинивания. Пробную работу начинают с минимальной нагрузки, оценивая шум, нагрев, люфт и устойчивость выбранного положения. Смазочный материал и порядок обслуживания выбирают по требованиям конкретной модификации техники.

Этот редуктор подходит для восстановления штатной функции заднего хода на ZUBR CG 150/200 при полном совпадении корпуса, валов, креплений и сопряжений. Тщательная проверка перед монтажом помогает избежать ситуации, когда внешне похожая деталь не устанавливается из-за отличий конкретной версии трансмиссии.
