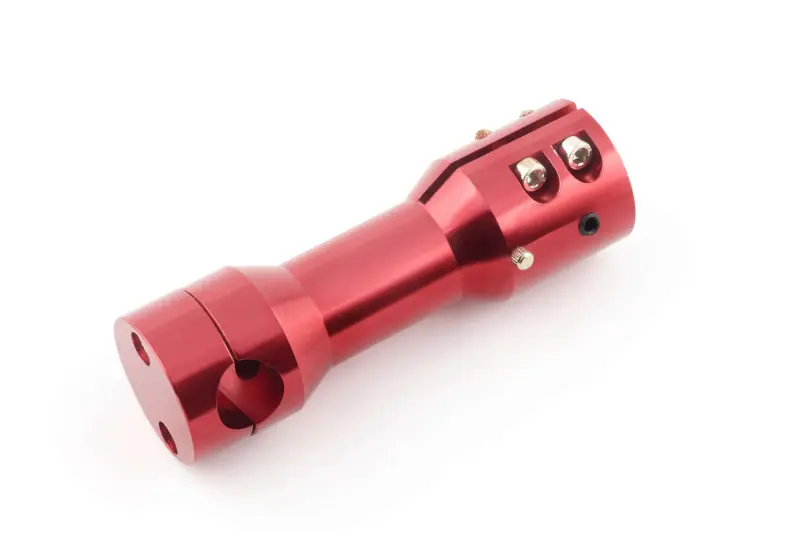

Крепление открытого руля KOMATCU для скутера, Ø23/22 мм, красное

Крепление открытого руля KOMATCU для скутера

Крепление предназначено для установки открытого руля на скутер при переделке штатной рулевой части или подборе подходящего держателя взамен установленного ранее. Деталь соединяет руль с траверсой: верхнее посадочное место рассчитано на диаметр 23 мм, а нижняя зажимная часть — на диаметр 22 мм. Такое сочетание размеров является главным критерием совместимости и должно совпадать с обеими сопрягаемыми деталями.

Корпус изготовлен из алюминиевого сплава и имеет красное анодированное покрытие. Анодированный слой защищает поверхность от коррозии и повседневных механических воздействий, а яркое исполнение подходит для скутеров, в оформлении которых используются красные детали. Конструкция включает раздельные зажимные зоны для руля и траверсы, продольные прорези и стяжные крепежи. При затягивании крепежей прорези позволяют зажимным частям обхватить соответствующие посадочные поверхности.

Назначение и особенности конструкции

Эта модель используется там, где руль должен крепиться через отдельный вынос к верхней части траверсы. Она подходит для перехода на открытый руль только при совпадении посадочных диаметров и геометрии места установки. Указанные 23 и 22 мм относятся к разным сторонам крепления, поэтому переставлять их местами при подборе нельзя: руль устанавливается в посадочное место Ø23 мм, а соединение с траверсой выполняется через зажим Ø22 мм.

Разъемная форма зажимов позволяет установить крепление на цилиндрические посадочные участки и зафиксировать их стяжными болтами. Положение руля определяется не только диаметрами, но и ориентацией крепления относительно траверсы. До окончательной затяжки следует выставить руль симметрично, проверить удобство посадки и убедиться, что при полном повороте в обе стороны элементы управления, тросы и проводка перемещаются свободно.

Что проверить перед выбором

• Диаметр руля: посадочный участок должен соответствовать размеру Ø23 мм.
• Диаметр траверсы: место установки крепления должно соответствовать размеру Ø22 мм.
• Тип рулевой части: деталь рассчитана на конфигурацию с открытым рулем и отдельным креплением.
• Свободное пространство: необходимо проверить, не мешают ли установке облицовка, приборы, замок зажигания и другие расположенные рядом детали.
• Расположение органов управления: после изменения положения руля длины штатных тросов, тормозных шлангов и проводки должно хватать во всем диапазоне поворота.
• Состояние посадочных поверхностей: на них не должно быть деформаций и загрязнений, мешающих равномерной посадке зажимов.

Рекомендации по установке

Перед монтажом скутер необходимо устойчиво зафиксировать, а руль освободить от деталей, которые препятствуют установке. Крепление сначала размещают на траверсе без окончательной затяжки, затем устанавливают руль и регулируют его положение. Стяжные крепежи затягивают равномерно, сохраняя правильную посадку обеих зажимных частей. Усилие затяжки выбирают согласно требованиям к применяемому крепежу и сопрягаемым деталям; чрезмерное усилие может повредить резьбу или деформировать посадочную поверхность.

После сборки нужно проверить неподвижность соединения, свободный ход руля от упора до упора и отсутствие натяжения тросов, шлангов и проводов. Также следует убедиться, что рычаги и переключатели остаются доступными в выбранном положении. Крепление подойдет для ремонта или изменения рулевой конфигурации скутера, если фактические размеры составляют Ø23 мм со стороны руля и Ø22 мм со стороны траверсы. При несовпадении хотя бы одного размера следует выбрать другую модификацию.
