Ось переднего колеса велосипеда YKX mod:3

Ось переднего колеса велосипеда YKX mod:3

Резьбовая ось предназначена для ремонта передней втулки велосипедного колеса с гаечным креплением. Она проходит через втулку, служит опорой для ее подшипниковой системы и позволяет закрепить колесо в дропаутах вилки. Модификация mod:3 подходит для замены поврежденной, погнутой или изношенной оси при условии совпадения основных посадочных параметров с установленной деталью.

Конструкция и назначение

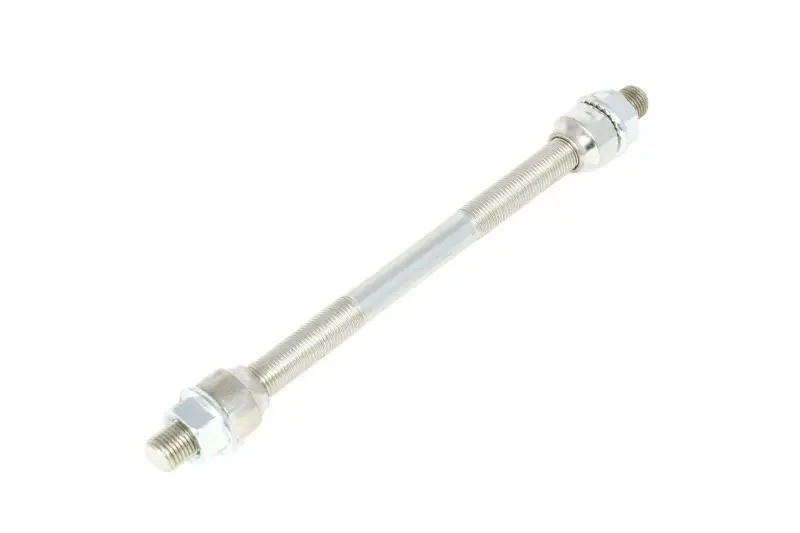

Ось имеет сплошную форму, резьбовые участки с обеих сторон и гладкую центральную часть. На резьбе установлены шестигранные гайки и детали конической формы, используемые при сборке и регулировке втулки. Такая схема характерна для передних колес, которые фиксируются на вилке наружными гайками, а положение подшипников регулируется конусами и контргайками.

Деталь применяют при деформации старой оси, повреждении резьбы, невозможности правильно отрегулировать люфт или восстановлении разобранной втулки. Перед заменой необходимо осмотреть и остальные компоненты: конусы, дорожки внутри корпуса втулки, шарики, шайбы и гайки. Новая ось не устранит неровное вращение, если сопряженные поверхности имеют раковины, задиры или выраженный износ.

Что проверить при подборе

• Общую длину оси. Она должна позволять собрать втулку с прежним расположением конусов, контргаек и крепежа, а также надежно зафиксировать колесо в вилке.
• Диаметр и шаг резьбы. Даже близкие по внешнему виду резьбовые варианты могут быть несовместимы с имеющимися гайками и конусами.
• Расстояние между наружными контргайками. Собранная втулка должна соответствовать расстоянию между дропаутами передней вилки и входить в них без принудительного раздвигания.
• Форму и положение конусов. Рабочая поверхность конуса должна правильно взаимодействовать с шариками и чашкой конкретной втулки.
• Способ крепления колеса. Эта модификация выполнена как сплошная резьбовая ось под гайки и не предназначена для прямой замены полой оси под быстросъемный зажим без проверки всей сборки.

Для точного выбора снимите старую ось, очистите ее и сопоставьте длину, наружный диаметр, параметры резьбы, размеры конусов и последовательность установленных деталей. Одного совпадения назначения «для переднего колеса» недостаточно: втулки разных конструкций могут отличаться резьбой, шириной и профилем подшипниковых поверхностей.

Установка и регулировка

При сборке ось располагают по центру втулки, чтобы ее концы выступали с обеих сторон на величину, достаточную для установки колеса в вилку и затяжки наружных гаек. Подшипниковые поверхности очищают, проверяют и смазывают подходящей для велосипедных втулок смазкой. Конусы регулируют так, чтобы колесо вращалось свободно, но не имело ощутимого бокового люфта. После настройки их положение фиксируют контргайками, не допуская изменения регулировки при затяжке.

После монтажа колесо должно находиться по центру вилки и вращаться без заеданий. Перед поездкой следует повторно проверить затяжку крепежных гаек, отсутствие люфта и равномерность вращения. Если размеры старой оси или параметры втулки неизвестны, подбор и регулировку лучше выполнять после разборки колеса и точного измерения деталей.
