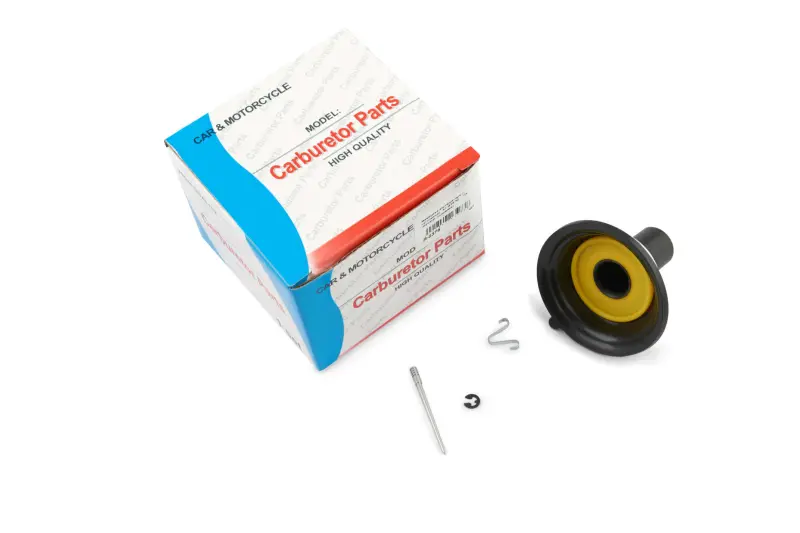

Мембрана карбюратора с заслонкой и иглой GY6 50 4T Ø16 мм CK

Мембрана карбюратора с заслонкой и иглой GY6 50 4T Ø16 мм CK

Деталь предназначена для ремонта карбюратора четырехтактного скутерного двигателя GY6 50. Она объединяет эластичную мембрану, подвижную заслонку и дозирующую иглу. Диаметр заслонки составляет 16 мм. Такой узел устанавливается под верхней крышкой карбюратора и участвует в изменении проходного сечения и дозировании топлива при наборе оборотов.

Как работает мембрана с заслонкой

В карбюраторе постоянного разрежения положение заслонки зависит от перепада давления. Когда режим двигателя меняется, мембрана перемещает заслонку, а установленная в ней игла поднимается или опускается в дозирующем канале. От согласованного движения этих деталей зависит переход от малой подачи смеси к режимам разгона и работы под нагрузкой.

Эластичный край мембраны должен герметично располагаться в посадочной канавке корпуса. Трещина, прокол, затвердевший участок или замятый край нарушают управление заслонкой. В результате скутер может нормально работать на холостом ходу, но медленно реагировать на открытие газа, проваливаться при разгоне или не набирать обороты под нагрузкой. Перед заменой полезно проверить не только полотно мембраны, но и свободу перемещения заслонки, состояние иглы и чистоту связанных каналов карбюратора.

Основные данные

• Назначение: ремонт мембранно-заслоночного механизма карбюратора.
• Тип двигателя: четырехтактный GY6 50.
• Диаметр заслонки: 16 мм.
• Конструкция: основная мембрана соединена с заслонкой.
• Состав позиции: мембрана с заслонкой и центральная дозирующая игла.

Как проверить совместимость

Обозначение GY6 50 охватывает несколько исполнений двигателей и карбюраторов, поэтому одного названия мотора для подбора недостаточно. Перед установкой сравните со снятой деталью диаметр заслонки, ее длину и форму направляющих, наружный профиль мембраны, расположение установочного выступа, конструкцию фиксатора и параметры иглы. Посадочная кромка должна соответствовать канавке под крышкой карбюратора, иначе мембрана окажется пережатой или не обеспечит необходимую герметичность.

Версия Ø16 мм применяется в соответствующих карбюраторах GY6 50 и встречается на китайских четырехтактных скутерах с двигателями семейства 139QMB/139QMA. Совместимость следует определять по фактически установленному карбюратору: на технике одного класса могут использоваться отличающиеся заслонки, мембраны и иглы.

Установка и проверка после ремонта

При разборке верхней части карбюратора запомните положение пружины, иглы, фиксатора и установочного выступа мембраны. Не поддевайте эластичную кромку острым инструментом. Перед сборкой очистите посадочную канавку без повреждения ее поверхности. Игла должна войти в предназначенный для нее канал, заслонка — двигаться свободно, а край мембраны — ровно лежать по всему периметру. При затягивании крышки убедитесь, что кромка не вышла из канавки и не попала между сопрягаемыми поверхностями.

Положение фиксатора иглы сохраняют таким же, как на исправно настроенном карбюраторе, если ремонт не сопровождается отдельной регулировкой состава смеси. После сборки проверяют плавность перемещения заслонки и реакцию двигателя на постепенное открытие газа. Если провалы или нестабильные обороты сохраняются, отдельно контролируют жиклеры, топливные каналы, герметичность впуска и настройку карбюратора: мембрана устраняет неисправности своего механизма, но не заменяет комплексную диагностику системы питания.

Эта позиция подходит для восстановления штатного мембранного механизма без замены карбюратора в сборе. Точное сравнение снятой детали с версией Ø16 мм помогает установить подходящий узел и вернуть заслонке свободное, герметичное перемещение.
