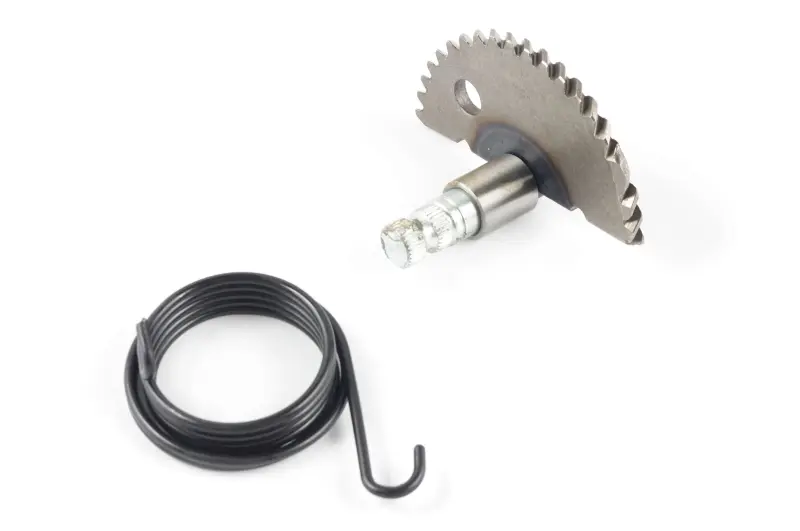

Сектор кикстартера GY6 50 4T с пружиной и втулкой SUNY

Сектор кикстартера GY6 50 4T SUNY

Зубчатый сектор, также называемый полумесяцем, предназначен для ремонта ножного пускового механизма четырехтактного двигателя GY6 50. Деталь устанавливается на вал кикстартера и при нажатии на пусковой рычаг передает его движение на сопряженную шестерню. Такой способ запуска остается полезным, когда двигатель требуется провернуть ногой, поэтому исправное зацепление сектора, свободное движение вала и нормальный возврат рычага имеют практическое значение при ежедневной эксплуатации скутера.

Назначение и устройство

Рабочая часть сектора выполнена в форме полукруглой зубчатой пластины. Зубья входят в зацепление только во время хода рычага, передавая усилие дальше по механизму кикстартера. После завершения нажатия возвратная пружина помогает валу и рычагу вернуться в исходное положение, а втулка участвует в правильной посадке и движении вала в крышке. В набор входят сектор кикстартера, пружина и втулка — основные детали, которые целесообразно осматривать совместно при разборке пускового механизма.

Комплект применяют при повреждении зубьев полумесяца, износе посадочной части, ослаблении или повреждении возвратной пружины и выработке втулки. На необходимость осмотра могут указывать проскальзывание рычага, хруст при нажатии, заедание, неполный рабочий ход либо отсутствие нормального возврата педали. Эти признаки не всегда вызваны только сектором: перед сборкой также проверяют ответную шестерню, шайбы, стопорные детали, посадочное отверстие крышки и состояние самого рычага.

Как проверить совместимость

Обозначение GY6 охватывает несколько вариантов двигателей и пусковых деталей, поэтому одного общего названия скутера недостаточно. Этот сектор заявлен для четырехтактного GY6 50. Перед заказом следует разобрать обозначение двигателя и сопоставить новую деталь со снятым комплектом. Особенно внимательно сравнивают длину и форму вала, расположение и профиль зубчатого сектора, диаметр посадочных участков, конструкцию втулки, форму пружины и направление ее зацепов.

• Тип двигателя: четырехтактный GY6 50; принадлежность скутера к семейству GY6 необходимо подтвердить по установленному мотору.
• Тип детали: зубчатый сектор вала ножного запуска, а не промежуточная шестерня, храповик или наружный рычаг.
• Состав: сектор, возвратная пружина и втулка. Остальные шайбы, стопоры и сопряженные детали следует оценивать отдельно.
• Геометрия: посадка вала, положение зубьев и конфигурация пружины должны соответствовать демонтированным деталям и крышке двигателя.
• Бренд: SUNY. Точные размеры этой версии лучше сверять непосредственно со старым сектором до начала сборки.

Установка и проверка после ремонта

Для замены снимают рычаг кикстартера и левую крышку, после чего разбирают пусковой механизм в порядке, предусмотренном для конкретной версии двигателя. При установке важно правильно разместить втулку, завести концы возвратной пружины в предусмотренные точки и выставить сектор относительно ответной шестерни. Ошибка в положении пружины или зубьев может привести к недостаточному ходу, заклиниванию либо неправильному возврату рычага.

До окончательной установки крышки механизм вручную проверяют на полный и плавный ход: сектор должен входить в зацепление при нажатии и освобождать сопряженную шестерню после возврата. Рычаг не должен упираться, зависать или перемещаться с выраженным боковым люфтом. Если ответные зубья уже сколоты, посадочное отверстие разбито либо другие детали имеют заметную выработку, замена одного полумесяца не устранит причину неисправности. Комплект SUNY подходит для планового восстановления кикстартера GY6 50 при условии точного совпадения конструкции со снятыми деталями.
