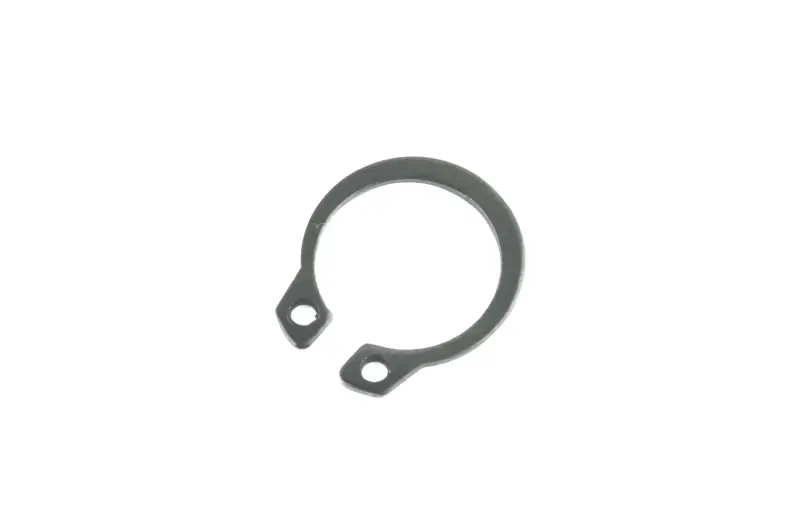

Стопорное кольцо сектора кикстартера GY6 50 4T, 13 мм

Стопорное кольцо сектора кикстартера GY6 50 4T

Компактное наружное стопорное кольцо предназначено для фиксации вала сектора ножного запуска в механизме четырехтактного двигателя GY6 50. Деталь устанавливается в предусмотренную канавку на валу и ограничивает его осевое перемещение. Такая фиксация сохраняет правильное положение сектора относительно остальных деталей кикстартера после сборки крышки вариатора.

Посадочный внутренний диаметр кольца составляет 13 мм. Этот размер соответствует валу кикстартера распространенных четырехтактных двигателей GY6 50, также обозначаемых как 139QMB или 139QMA. На концах разрезного кольца предусмотрены два отверстия под щипцы для стопорных колец. Они позволяют аккуратно развести концы при снятии или установке и контролировать положение детали в канавке.

Что проверить перед выбором

Обозначение GY6 охватывает несколько исполнений двигателей и крышек, поэтому одной информации о рабочем объеме скутера недостаточно. Перед покупкой сравните назначение старой детали, диаметр посадки и форму кольца. Требуемая позиция должна удерживать именно вал сектора ножного запуска и устанавливаться снаружи на вал, а не внутри отверстия корпуса. Номинальный размер этой модели — 13 мм; измерять следует участок вала или канавку, где находилось прежнее кольцо.

• Назначение: осевая фиксация вала сектора кикстартера.
• Тип установки: наружная посадка в канавку на валу.
• Размер: внутренний посадочный диаметр 13 мм.
• Применение: четырехтактные скутерные двигатели GY6 50, включая распространенные обозначения 139QMB и 139QMA.
• Конструкция: разрезное кольцо с двумя монтажными отверстиями на концах.

Когда кольцо требуется заменить

Новую деталь устанавливают при ремонте механизма кикстартера, замене заводного сектора или вала, а также вместо утраченного либо деформированного фиксатора. Повторное использование кольца нежелательно, если после демонтажа оно осталось раскрытым, потеряло исходную форму, имеет трещину или не удерживается в канавке по всей окружности. Неполная посадка не обеспечивает предусмотренное ограничение осевого перемещения вала.

До монтажа очистите канавку и проверьте ее кромки. На валу не должно быть заусенцев, мешающих кольцу полностью занять посадочное место. Для работы подходят щипцы для наружных стопорных колец: их наконечники вводят в оба отверстия, кольцо расширяют только настолько, насколько требуется для прохода через вал, после чего опускают в канавку. Чрезмерное раскрытие способно оставить кольцо деформированным.

Контроль после установки

После отпускания щипцов кольцо должно равномерно войти в канавку, не стоять на ее кромке и не соскакивать при осторожном осевом перемещении сектора рукой. Одновременно проверьте свободный ход механизма и правильное расположение пружины и сопряженных деталей кикстартера. Если кольцо не садится полностью, не следует обрабатывать его или устанавливать силой: сначала повторно сопоставьте размер вала, профиль канавки и тип фиксатора.

Эта позиция подходит для обслуживания штатного механизма ножного запуска GY6 50 4T с посадкой 13 мм. Точное сравнение с демонтированной деталью особенно полезно после предыдущего ремонта, когда в крышке могли быть установлены вал или сектор другого исполнения.
