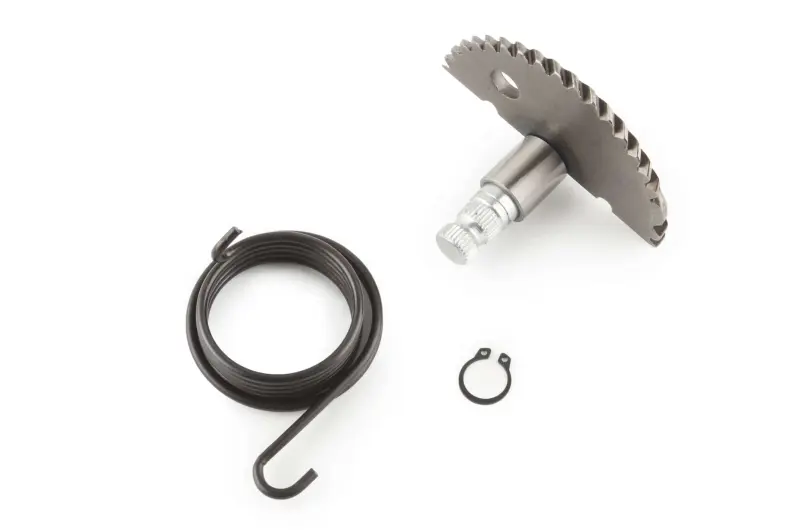

Сектор кикстартера 4T GY6 50 с пружиной и втулкой

Сектор кикстартера для двигателя 4T GY6 50

Зубчатый сектор, также называемый полумесяцем, предназначен для механизма ножного запуска четырехтактного скутерного двигателя GY6 объемом 50 см³. Деталь воспринимает движение рычага кикстартера и через зубчатое зацепление передает его далее к пусковой передаче. Такой способ запуска остается полезным при обслуживании скутера и в ситуациях, когда двигатель требуется провернуть ножным рычагом.

Конструкция объединяет вал и полукруглую зубчатую часть. При нажатии на рычаг сектор поворачивается, его зубья входят в контакт с ответной шестерней, после чего усилие передается к механизму проворачивания двигателя. Возвратная пружина возвращает сектор и рычаг в исходное положение после отпускания. В набор входят сектор, пружина и втулка, поэтому позиция подходит для ремонта сразу нескольких связанных деталей механизма.

Что проверить при подборе

Обозначение GY6 используется для семейства двигателей с разными исполнениями отдельных деталей. Поэтому одной внешней похожести недостаточно: перед заказом следует сопоставить новую деталь со снятым сектором и посадочными местами в крышке.

• Тип двигателя: сектор рассчитан на четырехтактный GY6 50; варианты для GY6 125/150 имеют другую конструкцию и не должны выбираться как взаимозаменяемые без точного сравнения.
• Длина и форма вала: проверьте общую длину, диаметры ступеней и расположение посадочных участков.
• Зубчатая часть: сравните количество зубьев, их шаг, профиль и рабочий сектор с демонтированной деталью.
• Посадка втулки: ее размеры должны соответствовать отверстию крышки и валу, чтобы сектор свободно поворачивался без заметного перекоса.
• Возвратная пружина: сопоставьте диаметр витков, направление навивки и расположение обоих зацепов.
• Фиксация: проверьте расположение канавки на валу и схему фиксаторов, шайб и других деталей, установленных в конкретной крышке.

Когда требуется замена

Осмотр сектора необходим, если рычаг ножного запуска проскакивает, заедает, не проходит полный ход, возвращается не до конца либо во время запуска появляется хруст. Причиной могут быть изношенные или поврежденные зубья, выработка вала и втулки, ослабление либо повреждение возвратной пружины. При разборке также проверяют ответную шестерню: установка нового сектора рядом с сильно изношенными зубьями другой детали не устраняет причину неправильного зацепления.

Установка и проверка

Доступ к механизму получают после снятия левой крышки картера, в которой размещены детали кикстартера. До сборки посадочные места очищают, а вал, втулку, пружину и ответную шестерню осматривают на повреждения. Пружину устанавливают с тем же направлением предварительного натяжения и положением зацепов, которое предусмотрено конструкцией крышки. Фиксаторы и шайбы возвращают на свои места в исходной последовательности.

После сборки, но до эксплуатации, рычаг несколько раз плавно нажимают рукой. Сектор должен перемещаться без закусывания, уверенно входить в зацепление и возвращаться в начальное положение. Если ход остается тугим или зубья соприкасаются неправильно, необходимо повторно проверить положение пружины, втулки, вала и ответной шестерни. Удары по рычагу при заедании способны повредить зубчатые поверхности.

Практические особенности

• Полукруглая зубчатая часть передает ход ножного рычага к пусковой передаче только в рабочем диапазоне его движения.
• Возвратная пружина отводит сектор после нажатия, подготавливая механизм к следующему запуску.
• Втулка поддерживает вал в крышке и участвует в его правильном позиционировании относительно ответной шестерни.

Этот комплект выбирают для восстановления ножного запуска на скутере с двигателем 4T GY6 50. Точное сравнение геометрии сектора, вала, втулки и пружины со снятыми деталями помогает избежать несовпадения и получить корректную работу механизма после ремонта.
