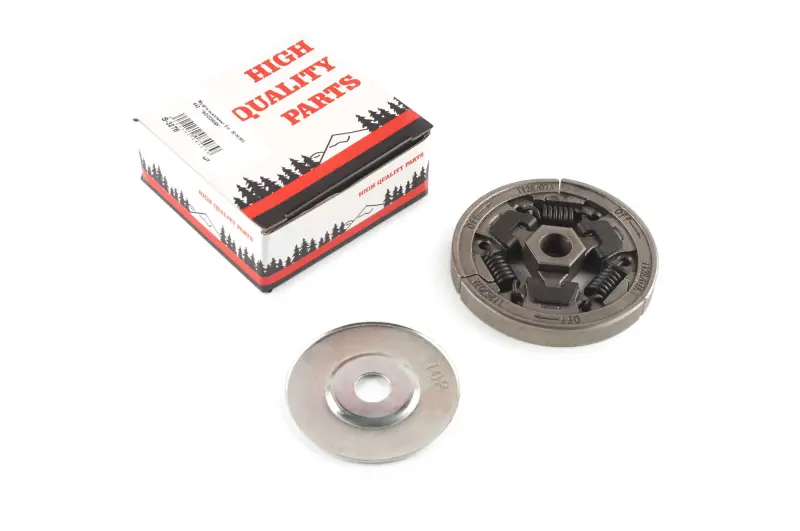

Муфта сцепления бензопилы STIHL MS 440 WOODMAN

Муфта сцепления WOODMAN для бензопилы STIHL MS 440

Муфта предназначена для ремонта центробежного сцепления бензопилы серии STIHL MS 440. Деталь установлена на коленчатом валу и взаимодействует с барабаном привода цепи: при увеличении оборотов колодки расходятся, соприкасаются с внутренней поверхностью барабана и передают ему вращение. На холостом ходу пружины удерживают колодки возле центра, поэтому исправное сцепление не должно приводить пильную цепь в движение.

Конструкция включает несущую центральную часть, три расположенные по окружности колодки и стягивающие их пружины. Такое исполнение соответствует назначению центробежного механизма: включение происходит автоматически при наборе оборотов двигателя, а после их снижения колодки возвращаются в исходное положение. Муфта работает совместно с барабаном и ведущей звездочкой, но является отдельной деталью этого механизма.

Когда требуется проверка сцепления

Причиной ремонта могут стать естественный износ колодок, ослабление или повреждение пружин, а также износ центрального держателя. Состояние муфты стоит проверить, если цепь вращается при нормальных холостых оборотах, останавливается под нагрузкой при открытом дросселе либо со стороны привода появились посторонние звуки. Эти признаки требуют осмотра всего сопряженного механизма: похожее поведение также вызывают изношенный барабан, неисправность игольчатого подшипника, неправильное натяжение цепи или неполадки тормоза.

• Назначение: включение привода цепи при повышении оборотов двигателя и его разъединение после перехода на холостой ход.
• Тип механизма: центробежная муфта с тремя колодками и пружинами.
• Применение: бензопилы серии STIHL MS 440.
• Производитель детали: WOODMAN.

Подбор перед ремонтом

Перед покупкой проверьте полное обозначение модели бензопилы. MS 440 необходимо отличать от других серий и модификаций со сходным устройством привода. Дополнительно сопоставьте демонтированную муфту по форме центральной части, числу колодок, расположению пружин, посадке на коленчатый вал и месту внутри барабана. Если пила ранее ремонтировалась или собрана с нестандартными деталями, такое сравнение особенно существенно.

Муфту не следует подбирать только по внешнему диаметру барабана или виду ведущей звездочки: эти детали взаимодействуют между собой, но имеют собственные посадочные параметры. При разборке осмотрите внутреннюю поверхность барабана, игольчатый подшипник и элементы тормоза цепи. Сильно изношенный барабан способен ухудшить работу новой муфты, поэтому решение о замене принимают после проверки обеих контактирующих деталей.

Особенности установки

На STIHL MS 440 сцепление навинчено на коленчатый вал резьбой левого направления. Для снятия муфту отворачивают по часовой стрелке, предварительно сняв режущую гарнитуру и барабан и надежно зафиксировав поршень предназначенным для этого приспособлением. Ошибка с направлением резьбы может повредить крепление, поэтому применять ударную нагрузку без учета этой особенности нельзя.

После сборки барабан должен вращаться свободно, а колодки и пружины — располагаться без перекоса и касания соседних деталей. До начала пиления проверьте поведение привода: цепь остается неподвижной на холостом ходу, начинает двигаться при наборе оборотов и быстро прекращает движение после их снижения. Если результат отличается, необходимо повторно проверить монтаж, состояние барабана, подшипника, тормоза и настройку холостого хода.
