Прокладка топливного насоса 175N/180N (7/9 Hp) DIGGER

Прокладка топливного насоса DIGGER для двигателей 175N/180N

Прокладка предназначена для установки в месте присоединения топливного насоса на мотоблочных двигателях 175N и 180N заявленного класса 7/9 Hp. Она располагается между сопрягаемыми поверхностями и уплотняет соединение после монтажа насоса. Деталь подходит для планового обслуживания топливной системы, повторной сборки после снятия насоса и ремонта, при котором прежнее уплотнение потеряло целостность.

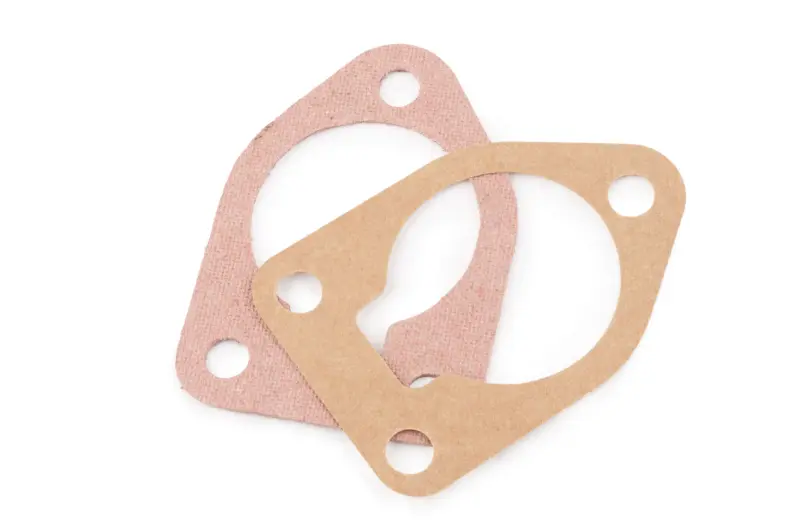

Работа прокладки зависит не только от совпадения названия двигателя. Ее наружный контур, центральный вырез и расположение крепежных отверстий должны точно соответствовать посадочному месту. Эта модель имеет фигурный центральный проем и три отверстия по периметру. Такая геометрия позволяет правильно ориентировать деталь относительно крепежа и каналов соединения. Перекрытие прохода, смещение края внутрь посадочной зоны или натяжение прокладки при сборке недопустимы.

Как правильно подобрать прокладку

Перед покупкой уточните обозначение установленного двигателя и сравните снятую деталь с новой по всему контуру. Обозначения 175N и 180N являются основным критерием совместимости этой позиции, однако подбирать прокладку только по мощности мотоблока не следует: на технике одинакового класса могут применяться отличающиеся варианты топливной аппаратуры и посадочных соединений.

• Модель двигателя: 175N или 180N.
• Место установки: соединение топливного насоса с посадочной поверхностью двигателя.
• Геометрия: фигурный центральный вырез и три крепежных отверстия.
• Контроль перед установкой: совпадение наружного профиля, отверстий, внутренних кромок и ориентации детали.
• Назначение ремонта: восстановление уплотнения после демонтажа или обслуживания топливного насоса.

Если старая прокладка сохранилась, используйте ее как образец формы, но не устанавливайте повторно деталь с разрывами, расслоением, заломами или продавленными участками. При отсутствии образца сопоставьте посадочное место и расположение крепежа с конфигурацией новой прокладки, а модель двигателя уточните по технической документации мотоблока.

Установка при обслуживании топливного насоса

До сборки удалите с обеих сопрягаемых поверхностей остатки прежнего уплотнения и загрязнения. Посадочная плоскость должна быть ровной и чистой, поскольку оставшийся фрагмент старой прокладки способен создать перекос. Новую деталь укладывают без растяжения и надрывов, совмещая все три отверстия с крепежными точками и проверяя, что центральный вырез не смещен относительно прохода.

Насос устанавливают без сдвига уже уложенной прокладки. Крепеж затягивают равномерно и в соответствии с сервисными требованиями конкретного двигателя: чрезмерное усилие может деформировать уплотнение, а недостаточное не обеспечит плотного прилегания. После сборки соединение проверяют при работе двигателя. Следы топлива или увлажнение по линии стыка указывают на необходимость остановить технику и повторно проверить поверхности, положение прокладки и затяжку крепежа.

Когда требуется замена

Новую прокладку устанавливают при разборке соединения, если прежняя деталь прилипла к поверхности, порвалась во время снятия насоса, потеряла форму либо имеет продавленные и поврежденные края. Замена также актуальна при обнаружении следов топлива в зоне стыка, если причиной является нарушенное уплотнение, а посадочные поверхности и сам насос исправны.

Прокладка DIGGER 175N/180N рассчитана на конкретную конфигурацию места установки топливного насоса. Точное сравнение модели двигателя и геометрии соединения перед покупкой помогает выбрать подходящую деталь и выполнить сборку без перекрытия отверстий или смещения контура.
