Реле-регулятор зарядки DIGGER для мотоблока 175N/180N (7/9 л.с.)

Реле-регулятор зарядки DIGGER для двигателей 175N и 180N

Реле-регулятор предназначен для системы зарядки мотоблоков и культиваторов с одноцилиндровыми четырехтактными дизельными двигателями 175N и 180N водяного охлаждения. Деталь работает совместно с генератором и аккумулятором: выпрямляет поступающее от генератора напряжение и ограничивает его до уровня, необходимого бортовому электрооборудованию. Такое назначение следует учитывать при диагностике слабой зарядки, перезаряда аккумулятора или нестабильной работы освещения.

Назначение и конструкция

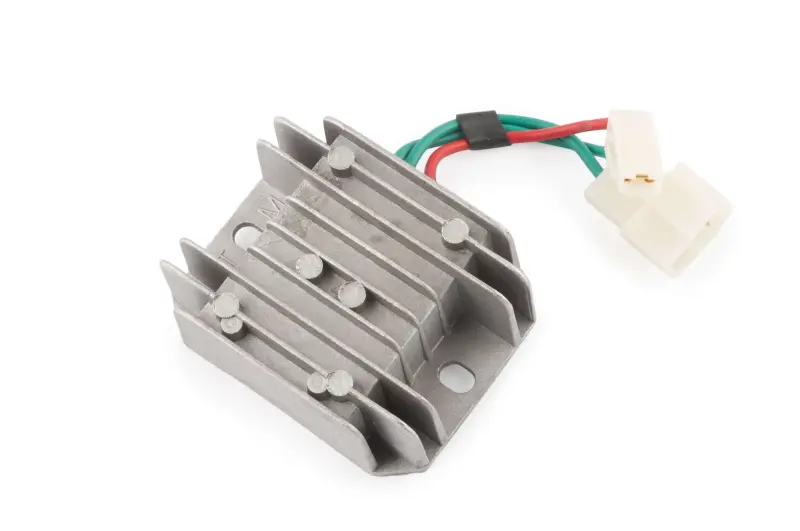

Регулятор выполнен в ребристом корпусе с крепежной площадкой. Наружные ребра увеличивают площадь отвода тепла, которое возникает при работе силовой части. На площадке предусмотрены отверстия для фиксации детали на технике. Подключение выполнено тремя проводами, разделенными между двумя пластиковыми разъемами. Такая конфигурация помогает отличить эту версию от регуляторов с другим количеством проводов, иной распиновкой или одной общей колодкой.

Основной ориентир совместимости — обозначение двигателя 175N либо 180N. Эти моторы применяются на разных мотоблоках и культиваторах, поэтому название марки техники само по себе не определяет соответствие детали. Перед заказом нужно сопоставить тип установленного двигателя, число проводов, форму и расположение разъемов, конфигурацию контактов, крепежную площадку и общую компоновку снятого регулятора.

Что проверить при подборе

• Модель двигателя: регулятор рассчитан на дизельные двигатели 175N и 180N, указанные для техники мощностного класса 7/9 л.с.
• Подключение: у детали три проводных вывода и две разъемные колодки; ответная проводка техники должна иметь соответствующую конфигурацию.
• Крепление: расположение отверстий и доступное место под ребристый корпус сравнивают со штатной деталью до монтажа.
• Исполнение: для двигателей этой серии встречаются регуляторы разных типов, поэтому совпадения только по обозначению 175N или 180N недостаточно.
• Состояние проводки: разъемы, клеммы и провода проверяют на окисление, ослабление контакта, повреждение изоляции и следы перегрева.

Когда требуется замена

Проверка регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется вместе с оборотами, лампы работают нестабильно либо на корпусе и разъемах прежней детали появились следы перегрева. Аналогичные признаки могут возникать при неисправности генератора, аккумулятора или проводки, поэтому перед заменой полезна комплексная диагностика системы зарядки. Это позволяет не устанавливать новую деталь при неполадке в другом компоненте.

Монтаж выполняют на остановленном двигателе при отключенном аккумуляторе. Контакты соединяют по штатной схеме конкретной техники, а не только по цветам проводов: у внешне близких регуляторов назначение выводов может различаться. Разъемы должны входить без переделки и фиксироваться без натяжения проводов. Корпус закрепляют устойчиво, сохраняя свободное пространство вокруг ребер для отвода тепла и исключая контакт проводки с подвижными либо сильно нагревающимися деталями.

После установки проверяют надежность крепежа и соединений, затем контролируют работу системы зарядки на режимах, предусмотренных руководством к мотоблоку. Реле-регулятор DIGGER подходит для ремонта техники с двигателем 175N или 180N только при полном совпадении подключения и посадочного исполнения. Такой порядок подбора особенно важен при замене детали без читаемого обозначения или после прежней переделки проводки.
