Реле зарядки для мотоблока 178F/186F (6/9 л.с.) ST

Реле зарядки для мотоблока с двигателем 178F/186F (6/9 л.с.), обозначение ST, предназначено для системы зарядки аккумулятора. Оно участвует в поддержании зарядного напряжения при работающем двигателе. Исправная зарядка восполняет энергию, затраченную на запуск и питание подключённых потребителей: если она нарушена, даже заряженный отдельно аккумулятор постепенно перестаёт уверенно прокручивать стартер.

Конструкция и условия работы

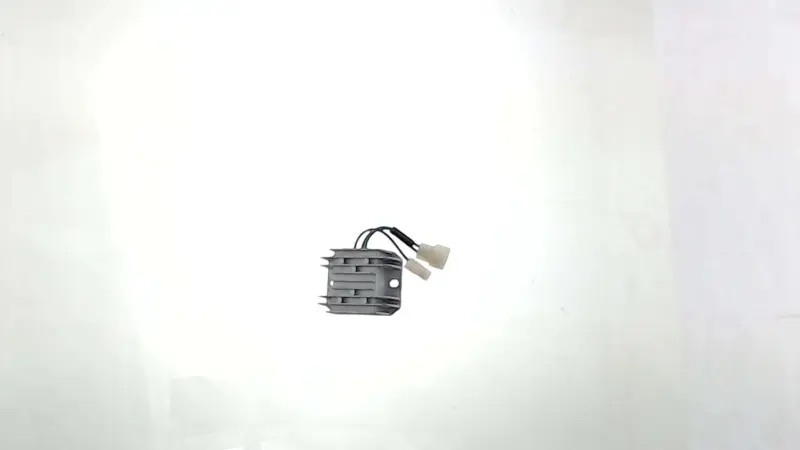

Реле выполнено в сером корпусе с рёбрами, выводными проводами и двумя светлыми разъёмами. На корпусе предусмотрено крепёжное отверстие. Ребристой поверхности нужен свободный отвод тепла, поэтому при установке её не закрывают проводкой и не оставляют под плотным слоем грязи. Провода позволяют подключить деталь к жгуту, но форму колодок и назначение контактов необходимо сверить со снятым реле.

Когда проверять реле

Поводом для проверки служат повторный разряд аккумулятора после работы, отсутствие ожидаемого изменения напряжения при запуске двигателя или его чрезмерное повышение. Подгоревшие контакты, оплавленные колодки и повреждённая изоляция рядом с реле также требуют внимания. Такие признаки не доказывают неисправность самого реле: похожие симптомы дают плохой контакт, повреждение проводки, неисправный аккумулятор или источник зарядного тока.

До замены проверяют соединения и измеряют напряжение по инструкции к технике. Если ограничиться установкой новой детали, оставив окисленный или ослабленный контакт, нагрев и перебои могут повториться. Реле меняют при подтверждённой неисправности либо повреждении корпуса и выводов, которое мешает надёжному креплению или подключению.

Что сверить при подборе

Сопоставьте со снятой деталью форму корпуса, расположение крепления, свободное место для установки и длину выводов. Отдельно проверьте количество разъёмов, их форму, расположение контактов и распиновку по схеме мотоблока. Совпадение колодки ещё не означает одинакового назначения выводов, а цвет проводов нельзя использовать как единственный ориентир.

Исполнение системы зарядки и её номинальное напряжение должны соответствовать выбранному реле. Обозначение двигателя помогает сузить подбор, однако проверку подключения не заменяет. Неправильно подобранное реле может оставить аккумулятор без зарядки или вызвать чрезмерное напряжение; ошибка в подключении способна повредить проводку и другие подключённые устройства.

Замена и контроль

Остановите двигатель и отключите аккумулятор в порядке, предусмотренном инструкцией мотоблока. Зафиксируйте расположение старых соединений, затем отсоедините колодки, удерживая их за корпус, а не за провода. Осмотрите ответные разъёмы и участок жгута: оплавленные колодки, ослабленные клеммы и перетёртые провода восстанавливают вместе с заменой реле.

Закрепите реле на штатном месте без перекоса. Проложите выводы без натяжения, вдали от горячих и подвижных деталей, полностью соедините разъёмы. После подключения аккумулятора проверьте зарядное напряжение на режимах, указанных изготовителем техники. Если оно выходит за допустимые пределы или соединения заметно нагреваются, остановите двигатель и проверьте подключение и остальные части системы зарядки.
