Реле зарядки мотоблока 178F/186F (6/9Hp) BEST

Реле зарядки мотоблока 178F/186F (6/9Hp) BEST предназначено для системы заряда аккумулятора. Оно участвует в поддержании режима зарядки при работающем двигателе: от исправности этого устройства зависит, восполняет ли аккумулятор энергию после запуска. При подборе замены учитывают не только обозначение двигателя, но и устройство зарядной системы конкретного мотоблока.

Конструкция и назначение

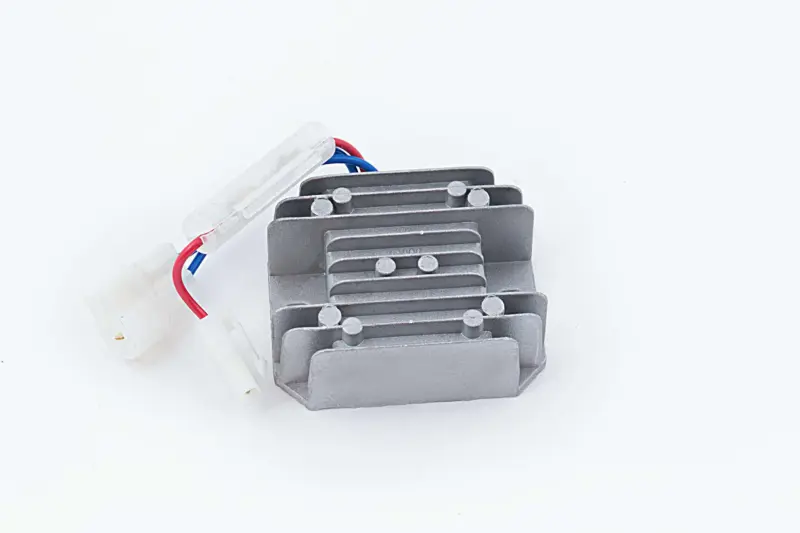

Деталь имеет серебристый корпус с выступающими ребрами, провода и светлые соединительные колодки. Ребра увеличивают поверхность отдачи тепла, поэтому при установке вокруг корпуса нужно сохранять пространство для охлаждения. Провода позволяют подключить реле к проводке мотоблока через разъемы. Форму колодок и расположение контактов сверяют со снятой деталью: внешне близкие устройства могут иметь разное подключение.

Когда проверяют реле зарядки

Поводом для проверки служат повторная разрядка исправного аккумулятора после работы двигателя, отсутствие ожидаемого изменения напряжения при запуске и чрезмерное повышение напряжения во время работы. Подгоревшие контакты, оплавленные колодки и поврежденная изоляция также требуют внимания. Однако сами по себе эти признаки не доказывают неисправность реле: причиной могут быть плохое соединение, обрыв провода или неполадка источника зарядного тока.

До замены проверяют состояние аккумулятора, надежность соединений и работу зарядной системы по документации техники. Измерения помогают отличить неисправность реле от проблемы с проводкой. Если контакт в колодке ослаблен или окислен, установка новой детали без восстановления соединения может оставить прежний симптом и привести к повторному перегреву разъема.

Что сверить при подборе

Сравните маркировку снятого реле, рабочее напряжение системы, количество и назначение контактов, форму разъемов и их фиксаторов. Отдельно проверьте способ крепления, положение корпуса и возможность проложить провода без натяжения. Совпадение цветов проводов не заменяет проверку схемы: одинаковая окраска у разных устройств не всегда означает одинаковую функцию контакта. Обозначение мощности двигателя также не определяет электрические параметры реле.

Установка и проверка

Работу выполняют при остановленном двигателе и отключенном аккумуляторе. Сначала фиксируют расположение проводов и разъемов старого реле, затем отсоединяют колодки, удерживая их за корпус, и освобождают крепление. Осматривают ответные контакты, изоляцию и место установки. Поврежденные колодки и ненадежные наконечники восстанавливают или заменяют вместе с реле; крепеж проверяют на целостность.

Новое реле закрепляют без перекоса, а провода укладывают вдали от горячих поверхностей и подвижных частей. Разъемы должны соединяться без усилия и удерживаться фиксаторами. После подключения аккумулятора проверяют зарядку в режимах, предусмотренных документацией мотоблока, и сопоставляют измеренное напряжение с допустимым. Неверная распиновка или неподходящие параметры могут вызвать отсутствие заряда, перегрев проводки и повреждение аккумулятора, поэтому переставлять контакты наугад нельзя.
